SV1R+DW、SV1F+DW、SV1S+DW、SV1B+DW、SV1P+DWは、外断熱デッキプレート用の、アスファルト・シート防水ルーフドレインです。

配管とは差込接続となります。

ニムラ ルーフドレインの販売

 ショップタイトル
お店からのご案内
お店からのご案内２

支払い方法 送料 出荷営業日
銀行
振込		 代金
引換		 掛け
後払		 一部除き本州・四国 1,980円
その他別途お見積り		 通常1～4日
欠品時ご連絡

   17   外断熱デッキプレート　アスファルトシート防水　ルーフドレイン　差込式
アスファルト・シート防水のルーフドレイン　SV1R+DW、SV1F+DW、SV1S+DW、SV1B+DW、SV1P+DWの画像と断面図
SV1R+DW
屋上用		 SV1F+DW
屋上・フロア用		 SV1S+DW
廊下・踊り場用
SV1R+DW画像 SV1F+DW画像 SV1S+DW画像

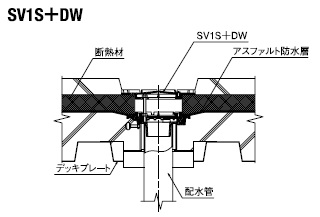

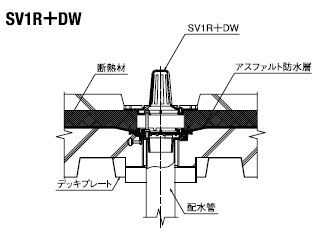

SV1R+DW断面図 SV1F+DW断面図 SV1S+DW断面図
SV1B+DW
中継用		 SV1P+DW
雨水飛散防止		 施行例
SV1B+DW画像 SV1P+DW画像 SV1S+DW施工図
SV1B+DW断面図 SV1P+DW断面図
◆　特徴　◆
  1. 外断熱デッキプレート用です。断熱材の厚みが40ミリ以上の場合、ご相談ください。
  2. デッキプレートを取付けてコンクリを打込みます。
  3. アスファルト・シート防水対応です。
  4. 塩ビ管等に直接差し込んで接続します。
参照 納まり図
部品構成表
品番 品名 備考 数
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 断熱材押え FC200
5 プラマイねじ M6x12 2
6 うちわボルト M8x30 3
7 スペーサー VU
8 ボルト M8x70 3
9 デッキプレート用金具
10 プラマイねじ M6x12 3
■ルーフドレインの形式説明
SV1R+DW 50 H=200
↑ ↑
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
寸法表　　※SV1P+DWに150規格はありません
サイズ A1 A2 B1 B2 C1 D1  H1 H2 H3 H4
50(2吋) 160 48 104 64 147 195 50以上 110 40 70
65(2.5吋) 195 64 135 80 179 230 125 40
75(3吋) 195 74 135 93 179 230 125 40
100(4吋) 220 97 161 118 204 260 150 45
125(5吋) 250 122 191 144 234 290 175 45
150(6吋) 282 143 223 169 266 330 190 45 95
税込価格表（スラブ厚70～200mm）
呼径 SV1R+DW SV1F+DW SV1S+DW SV1B+DW SV1P+DW
50 ¥5,800 ¥5,640 ¥5,640 ¥5,640 ¥6,360
65 ¥6,360 ¥6,160 ¥6,160 ¥6,160 ¥6,930
75 ¥6,880 ¥6,670 ¥6,670 ¥6,670 ¥7,450
100 ¥8,120 ¥7,860 ¥7,860 ¥7,860 ¥8,690
125 ¥9,980 ¥9,520 ¥9,520 ¥9,520 ¥10,550
150 ¥16,030 ¥15,510 ¥15,510 ¥15,510
税込価格表（スラブ厚201～500mm）
呼径 SV1R+DW SV1F+DW SV1S+DW SV1B+DW SV1P+DW
50 ¥6,050 ¥5,900 ¥5,900 ¥5,900 ¥6,620
65 ¥6,620 ¥6,420 ¥6,420 ¥6,420 ¥7,190
75 ¥7,140 ¥6,930 ¥6,930 ¥6,930 ¥7,710
100 ¥8,380 ¥8,120 ¥8,120 ¥8,120 ¥8,950
125 ¥10,240 ¥9,780 ¥9,780 ¥9,780 ¥10,810
150 ¥16,290 ¥15,770 ¥15,770 ¥15,770
