MV1R+D、MV1F+D、MV1S+D、MV1B+D、MV1P+Dは、モルタル・塗膜防水のデッキプレート用ルーフドレインの最もスタンダードなタイプです。

配管に差込接続してください。

ニムラ ルーフドレインの販売

ショップタイトル
お店からのご案内
お店からのご案内2

支払い方法 送料 出荷営業日
銀行
振込
代金
引換
掛け
後払
一部除き本州・四国 1,980円
その他別途お見積り
通常1~4日
欠品時ご連絡

   23   デッキプレート用モルタル・塗膜防水 ルーフドレイン 差込式

アスファルト・シート防水のルーフドレイン MV1R+D、MV1F+D、MV1S+D、MV1B+D、MV1P+Dの画像と断面図
MV1R+D
屋上用
MV1F+D
屋上・フロア用
MV1S+D
廊下・踊り場用
MV1R+D画像 MV1F+D画像 MV1S+D画像

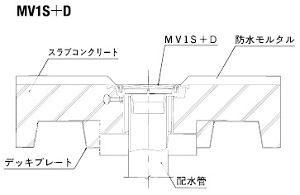

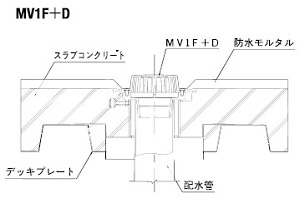

MV1R+D断面図 MV1F+D断面図 MV1S+D断面図
MV1B+D
中継用
MV1P+D
雨水飛散防止
施行例
MV1B+D画像 MV1P+D画像
MV1B+D断面図 MV1P+D断面図
◆ 特徴 ◆
  1. デッキプレートを取付けてコンクリを打込みます。
  2. モルタル・塗膜防水対応です。
  3. 塩ビ管等に直接差し込んで接続します。
  4. スラブ厚は50ミリ以上です
参照 縦引きドレインの施工要領
参照 納まり図
■ルーフドレインの形式説明
MV1R+D 50 H=200
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
寸法表  ※MV1P+Dに150規格はありません
サイズ A1 A2 B1 B2 H1 H2 H3 H4
50(2吋) 160 48 104 64 50以上 101 31 61
65(2.5吋) 195 64 135 80 116 31
75(3吋) 195 74 135 93 116 31
100(4吋) 220 97 161 118 141 36
125(5吋) 250 122 191 144 166 36
150(6吋) 282 143 223 169 181 39 86
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 プラマイねじ M6x12 2
5 うちわボルト M8x30 3
6 スペーサー VU
7 ボルト M8x40 3
8 デッキ用金具
9 プラマイねじ M6x12 3
10 ボルト M8x30 3

税込価格表(スラブ厚70~200mm)
呼径 MV1R+D MV1F+D MV1S+D MV1B+D MV1P+D
50 ¥3,570 ¥3,420 ¥3,420 ¥3,420 ¥4,140
65 ¥3,930 ¥3,730 ¥3,730 ¥3,730 ¥4,500
75 ¥4,040 ¥3,830 ¥3,830 ¥3,830 ¥4,610
100 ¥4,710 ¥4,450 ¥4,450 ¥4,450 ¥5,280
125 ¥6,730 ¥6,260 ¥6,260 ¥6,260 ¥7,290
150 ¥11,640 ¥11,120 ¥11,120 ¥11,120
税込価格表(スラブ厚201~500mm)
呼径 MV1R+D MV1F+D MV1S+D MV1B+D MV1P+D
50 ¥3,830 ¥3,680 ¥3,680 ¥3,680 ¥4,400
65 ¥4,190 ¥3,990 ¥3,990 ¥3,990 ¥4,760
75 ¥4,300 ¥4,090 ¥4,090 ¥4,090 ¥4,860
100 ¥4,970 ¥4,710 ¥4,710 ¥4,710 ¥5,540
125 ¥6,980 ¥6,520 ¥6,520 ¥6,520 ¥7,550
150 ¥11,900 ¥11,380 ¥11,380 ¥11,380
