   29   防水層張幅60ミリ アスファルト・シート防水 ルーフドレイン ねじ込式

アスファルト・シート防水のルーフドレイン SG1RJJ、SG1FJ、SG1SJ、SG1BJ、SG1PJの画像と断面図
SG1RJ
屋上用
SG1FJ
屋上・フロア用
SG1SJ
廊下・踊り場用
sg1rj画像 sg1fj画像 sg1sj画像
sg1rj断面図 sg1fj断面図 sg1sj断面図
SG1BJ
中継用
SG1PJ
雨水飛散防止
施行例

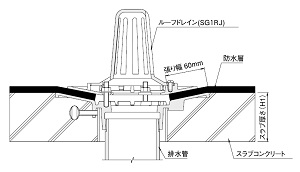

sg1bj画像 sg1pj画像 sg1rj施工図
sg1bj断面図 sg1pj断面図
◆ 特徴 ◆
  1. 型枠に取付けてコンクリを打込みます。
  2. アスファルト・シート防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
  4. 防水層張幅が60ミリです。
参照 縦引きドレインの施工要領
参照 納まり図

■ルーフドレインの形式説明
SG1RJ 75 H=200
種類 呼び径 スラブ厚
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 プラマイねじ M6x12 2
5 ボルト M8x40 3
6 うちわボルト M8x30 3
7 スペーサー VU
8 プラマイねじ M6x12 3
9 ボルト M8x30 3
寸法表
サイズ A B C C1 d H1 H2 H3 H4
75(3吋) 250 212 135 93 87.8 80以上  126 41 71
100(4吋) 280 242 161 118 113.0 151 46
125(5吋) 310 272 191 144 138.4 176 46
150(6吋) 310 272 191 144 163.8 191 46 96
税込価格表(スラブ厚70~200mm)
呼径 SG1RJ SG1FJ SG1SJ SG1BJ SG1PJ
75 ¥5,850 ¥5,640 ¥5,640 ¥5,640 ¥6,420
100 ¥8,280 ¥8,020 ¥8,020 ¥8,020 ¥8,850
125 ¥11,020 ¥10,550 ¥10,550 ¥10,550 ¥11,590
150 ¥13,290 ¥12,770 ¥12,770 ¥12,770
税込価格表(スラブ厚201~500mm)
呼径 SG1RJ SG1FJ SG1SJ SG1BJ SG1PJ
75 ¥6,110 ¥5,900 ¥5,900 ¥5,900 ¥6,670
100 ¥8,540 ¥8,280 ¥8,280 ¥8,280 ¥9,100
125 ¥11,280 ¥10,810 ¥10,810 ¥10,810 ¥11,840
150 ¥13,550 ¥13,030 ¥13,030 ¥13,030
