NTDYは、バルコニー中継に使用され、NTDOはフロアに使用されるモルタル塗膜防水のドレインです。
|
 |
ニムラ ルーフドレインの販売
|
 |
|
 |
| |
 |
|
| 支払い方法 |
送料 |
出荷営業日 |
銀行
振込 |
代金
引換 |
掛け
後払 |
一部除き本州・四国 1,980円
その他別途お見積り |
通常1～4日
欠品時ご連絡 |
|
|
|
|
|
|
35-1 バルコニー中継用溝用 モルタル・塗膜防水 コーナードレイン
|
|
モルタル塗膜防水のバルコニー中継用ドレイン NTDYの画像と断面図
NTDY
 |
 |
|
| ◆ 特徴 ◆ |
- 型枠に取付けてコンクリを打込みます。
- 主にバルコニー、モルタル・塗膜防水です。
- 塩ビ管等に直接差し込んで接続します。
|
|
■ルーフドレインの形式説明
| NTDY |
50 |
L=200 |
|
↑ |
↑ |
| 種類 |
呼び径 |
スラブ厚 |
※スラブ厚をご指示ください |
部品構成表
| 品番 |
品名 |
備考 |
数 |
品番 |
品名 |
備考 |
数 |
| 1 |
本体 |
FC200 |
|
6 |
丸小ネジ |
1/4x12 |
|
| 2 |
受枠 |
FC200 |
|
7 |
丸小ネジ |
3/16x12 |
|
| 3 |
ストレーナ |
FC200 |
|
8 |
ウチワボルト |
M8x30 |
|
| 4 |
|
|
|
9 |
スペーサー |
VU |
|
| 5 |
丸小ネジ |
3/16x12 |
|
10 |
スリーブ |
FC200 |
|
|
|
|
寸法表
| サイズ |
A |
B |
D1 |
D2 |
H1 |
H2 |
H3 |
| 50(2吋) |
125 |
182 |
62 |
49 |
100以上 |
48 |
58 |
| 65(2.5吋) |
151 |
220 |
78 |
61 |
32 |
42 |
| 75(3吋) |
157 |
230 |
93 |
72 |
60 |
70 |
| 100(4吋) |
200 |
285 |
118 |
94 |
60 |
70 |
|
|
NTDY 税込価格表
| 呼び径 |
（スラブ厚L=100～200mm） |
| 50(2吋) |
¥3,060 |
| 60(2.5吋) |
¥3,370 |
| 75(3吋) |
¥4,660 |
| 100(4吋) |
¥5,690 |
|
|
NTDY 税込価格表
| 呼び径 |
（スラブ厚L=201～500mm） |
| 50(2吋) |
¥3,310 |
| 60(2.5吋) |
¥3,620 |
| 75(3吋) |
¥4,920 |
| 100(4吋) |
¥5,950 |
|
|
35-2 モルタル・塗膜防水 フロアドレイン 差込式
|
|
モルタル塗膜防水のフロアドレイン NTDOの画像と断面図
NTDO
 |
 |

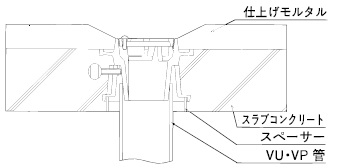

施工例
 |
|
| ◆ 特徴 ◆ |
- 型枠に取付けてコンクリを打込みます。
- 主にフロア用、モルタル・塗膜防水です。
- 塩ビ管等に直接差し込んで接続します。
|
|
■ルーフドレインの形式説明
| NTDO |
50 |
L=200 |
|
↑ |
↑ |
| 種類 |
呼び径 |
スラブ厚 |
※スラブ厚をご指示ください |
部品構成表
| 品番 |
品名 |
備考 |
数 |
品番 |
品名 |
備考 |
数 |
| 1 |
本体 |
FC200 |
|
5 |
ウチワボルト |
M8x30 |
|
| 2 |
ストレーナ |
FC200 |
|
6 |
スペーサー |
VU |
|
| 3 |
スリーブ |
FC200 |
|
7 |
スリーブ |
FC200 |
|
| 4 |
丸小ネジ |
1/4x16 |
|
8 |
|
|
|
|
|
|
寸法表
| サイズ |
D1 |
D2 |
D3 |
H1 |
H2 |
H3 |
| 50(2吋) |
120 |
66 |
46 |
80以上 |
12 |
10 |
| 65(2.5吋) |
135 |
78 |
61 |
12 |
11 |
| 75(3吋) |
150 |
98 |
72 |
15 |
11 |
|
|
NTDO税込価格表
| 呼び径 |
（スラブ厚L=0～200mm） |
| 50(2吋) |
¥1,920 |
| 60(2.5吋) |
¥2,070 |
| 75(3吋) |
¥2,490 |
|
|
NTDO税込価格表
| 呼び径 |
（スラブ厚L=201～500mm） |
| 50(2吋) |
¥2,180 |
| 60(2.5吋) |
¥2,330 |
| 75(3吋) |
¥2,750 |
|
|
|
|
