- モルタル・塗膜防水、ねじ込式 ルーフドレン
|
- モルタル・塗膜防水、ねじ込接続、先付の鋳鉄製ルーフドレンの情報ページです。CシリーズはCRMG-S、CRMLG-S、CFMG-S、CBMG-S、CBMG-SB、従来型のRMG-S、RMLG-S、FMG-S、BMG-Sの製品情報、取扱説明、価格のご案内です。
|
 |
中部ルーフドレンの販売
|
 |
|
 |
| |
 |
|
| 支払い方法 |
送料 |
出荷営業日 |
銀行
振込 |
代金
引換 |
掛け
後払 |
一部除き本州・四国 1,980円
その他別途お見積り |
通常1～4日
欠品時ご連絡 |
|
|
|
|
|
|
| １．Cシリーズ ２．従来型 |
|
|

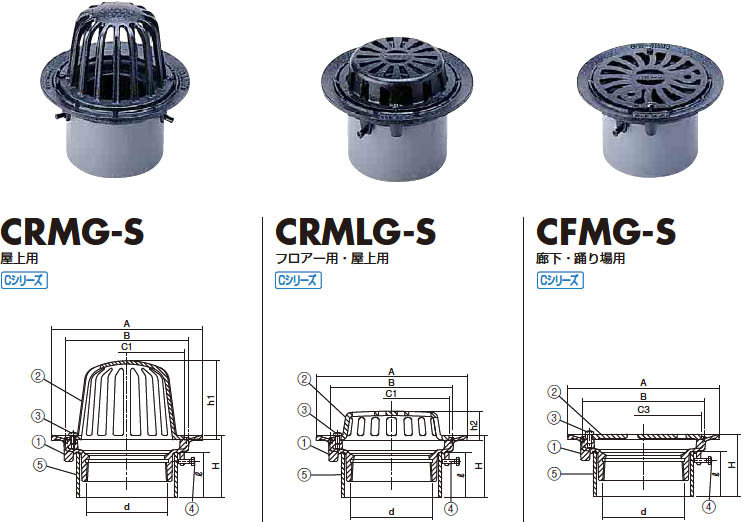

● 全体のデザインがコンパクトに設計されたエコノミータイプ |
|
| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
|
| |
 |
| ■製品情報 |
|
|
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 差込接続管に仕様変更の場合は、テーパースリーブ管をご使用ください。
- 品番(4)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
- 各サイズごとの本体は共通です。
|
|
|
|
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2 |
C2700W |
M6x12L |
| 4 |
六角ボルト |
3 |
SWRM |
M6x20L |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナー |
| d |
A |
B |
H |
C1 |
C3 |
ｈ1 |
ｈ2 |
| 50 |
59.6 |
150 |
110 |
70～ |
98 |
102 |
76.5 |
30 |
| 65 |
75.2 |
170 |
128 |
70～ |
116 |
120 |
91.5 |
32 |
| 75 |
87.9 |
185 |
140 |
70～ |
128 |
132 |
106.5 |
35 |
| 100 |
113.0 |
210 |
170 |
70～ |
160 |
162 |
111.5 |
40 |
| 125 |
138.4 |
240 |
200 |
70～ |
190 |
192 |
132.0 |
45 |
| 150 |
163.8 |
280 |
236 |
70～ |
228 |
230 |
150.0 |
57 |
|
|
| |
 |

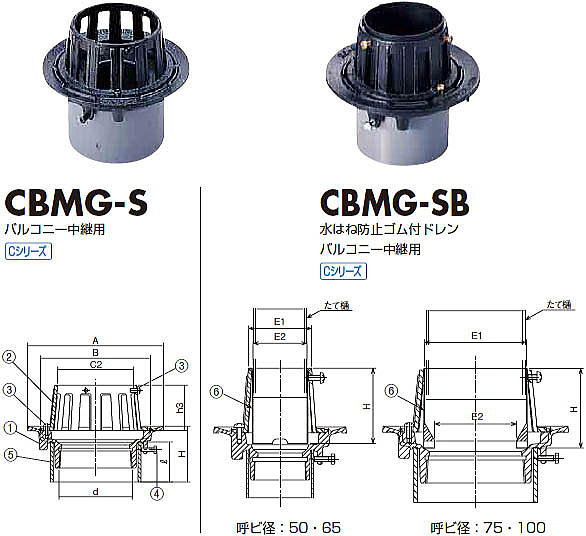

| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- CBMG-SB-75,100は水はね量、噴出し量を低減
した水はね防止ゴムに仕様変更しました。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 差込接続管に仕様変更の場合は、テーパースリーブ管をご使用ください。
- 品番(4)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
- 各サイズごとの本体は共通です。
|
|
|
|
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1※ |
| 3 |
止めビス |
5 |
C2700W |
M6x12L |
| 4 |
六角ボルト |
3 |
SWRM |
M6x20L |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 6 |
水はね防止ゴム |
1 |
クロロプレン |
- |
| 7 |
連結用ビス・ナット |
2 |
SUS304 |
M6x20L |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナー |
水はね防止ゴム |
| d |
A |
B |
H |
C2 |
ｈ3 |
E1 |
E2 |
H |
| 50 |
59.6 |
150 |
110 |
70～ |
64 |
70 |
71 |
61 |
85 |
| 65 |
75.2 |
170 |
128 |
70～ |
79 |
70 |
87 |
77 |
85 |
| 75 |
87.9 |
185 |
140 |
70～ |
93 |
70 |
90 |
71 |
90 |
| 100 |
113.0 |
210 |
170 |
70～ |
117 |
70 |
115 |
93 |
90 |
| 125 |
138.4 |
240 |
200 |
70～ |
143 |
70 |
- |
- |
- |
| 150 |
163.8 |
280 |
236 |
70～ |
168 |
70 |
- |
- |
- |
※CBMG-SB の呼ビ径125･150 はありません。 |
|
| |
■ルーフドレンの形式説明
|
ルーフドレン |
|
CRMG-S |
|
50 |
|
H=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
| ＊スラブ厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| Ｈ寸法 スラブ厚200mmまで |
| 呼び径 |
CRMG-S |
CRMLG-S |
CFMG-S |
CBMG-S |
CBMG-SB |
| 50 |
¥3,180 |
¥3,020 |
¥3,020 |
¥3,020 |
¥3,900 |
| 65 |
¥4,110 |
¥3,800 |
¥3,800 |
¥3,800 |
¥4,680 |
| 75 |
¥4,480 |
¥4,160 |
¥4,160 |
¥4,160 |
¥5,100 |
| 100 |
¥5,570 |
¥5,150 |
¥5,150 |
¥5,150 |
¥6,140 |
| 125 |
¥6,920 |
¥6,400 |
¥6,400 |
¥6,400 |
¥8,220 |
| 150 |
¥10,770 |
¥10,090 |
¥10,090 |
¥10,090 |
¥13,260 |
|
|
| Ｈ寸法 スラブ厚201～500mmまで |
| 呼び径 |
CRMG-S |
CRMLG-S |
CFMG-S |
CBMG-S |
CBMG-SB |
| 50 |
¥3,440 |
¥3,280 |
¥3,280 |
¥3,280 |
¥4,160 |
| 65 |
¥4,370 |
¥4,060 |
¥4,060 |
¥4,060 |
¥4,940 |
| 75 |
¥4,740 |
¥4,420 |
¥4,420 |
¥4,420 |
¥5,360 |
| 100 |
¥5,830 |
¥5,410 |
¥5,410 |
¥5,410 |
¥6,400 |
| 125 |
¥7,180 |
¥6,660 |
¥6,660 |
¥6,660 |
¥8,480 |
| 150 |
¥11,030 |
¥10,350 |
¥10,350 |
¥10,350 |
¥13,520 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
|

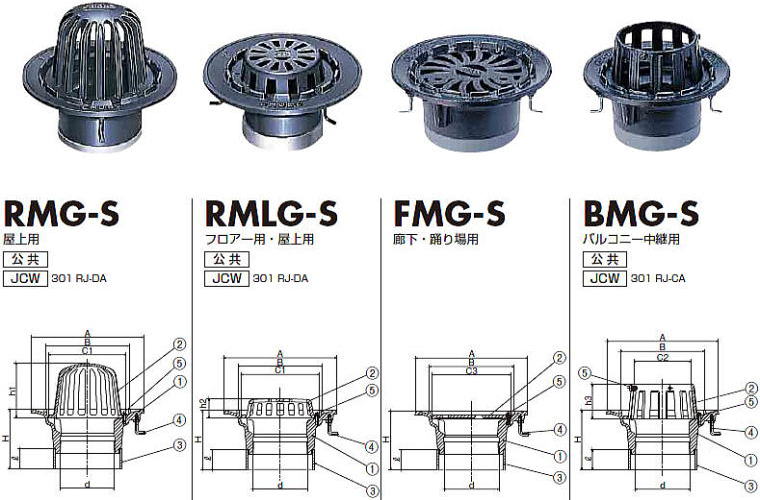

| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 差込接続管に仕様変更の場合は、テーパースリーブ管をご使用ください。
- 各サイズごとの本体は共通です。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
スリーブ |
1 |
塩ビ管 |
- |
| 4 |
アンカーボルト |
3 |
SWRM |
ユニクロメッキ付 |
| 5 |
止めビス |
2（5）※ |
C2700W |
M6x12L |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
| ※BMG-Sの止めビスは5個 |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナー |
| d |
A |
B |
H |
C1 |
C2 |
C3 |
h1 |
h2 |
h3 |
| 50 |
59.6 |
175 |
112 |
100～ |
98 |
64 |
102 |
76.5 |
30 |
70 |
| 65 |
75.2 |
180 |
130 |
100～ |
116 |
79 |
120 |
91.5 |
32 |
70 |
| 75 |
87.9 |
210 |
142 |
100～ |
128 |
93 |
132 |
106.5 |
35 |
70 |
| 100 |
113.0 |
230 |
172 |
100～ |
160 |
117 |
162 |
111.5 |
40 |
70 |
| 125 |
138.4 |
270 |
203 |
110～ |
190 |
143 |
192 |
132.0 |
45 |
70 |
| 150 |
163.8 |
320 |
260 |
110～ |
228 |
168 |
230 |
150.0 |
57 |
70 |
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
RMG-S |
|
50 |
|
H=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
| ＊スラブ厚をご指示ください。 |
|
|
|
|
| ● 価格表 （税込）● |
| Ｈ寸法 スラブ厚200mmまで |
| 呼び径 |
RMG-S |
RMLG-S |
FMG-S |
BMG-S |
| 50 |
¥3,800 |
¥3,640 |
¥3,640 |
¥3,640 |
| 65 |
¥4,420 |
¥4,110 |
¥4,110 |
¥4,110 |
| 75 |
¥4,680 |
¥4,370 |
¥4,370 |
¥4,370 |
| 100 |
¥5,570 |
¥5,150 |
¥5,150 |
¥5,150 |
| 125 |
¥9,160 |
¥8,640 |
¥8,640 |
¥8,640 |
| 150 |
¥12,590 |
¥11,910 |
¥11,910 |
¥11,910 |
|
|
| Ｈ寸法 スラブ厚201～500mmまで |
| 呼び径 |
RMG-S |
RMLG-S |
FMG-S |
BMG-S |
| 50 |
¥4,060 |
¥3,900 |
¥3,900 |
¥3,900 |
| 65 |
¥4,680 |
¥4,370 |
¥4,370 |
¥4,370 |
| 75 |
¥4,940 |
¥4,630 |
¥4,630 |
¥4,630 |
| 100 |
¥5,830 |
¥5,410 |
¥5,410 |
¥5,410 |
| 125 |
¥9,420 |
¥8,900 |
¥8,900 |
¥8,900 |
| 150 |
¥12,850 |
¥12,170 |
¥12,170 |
¥12,170 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
