14 モルタル防水、ねじ込式 細溝用フロアードレン
|
|
| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： モルタル防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
|
 |
|

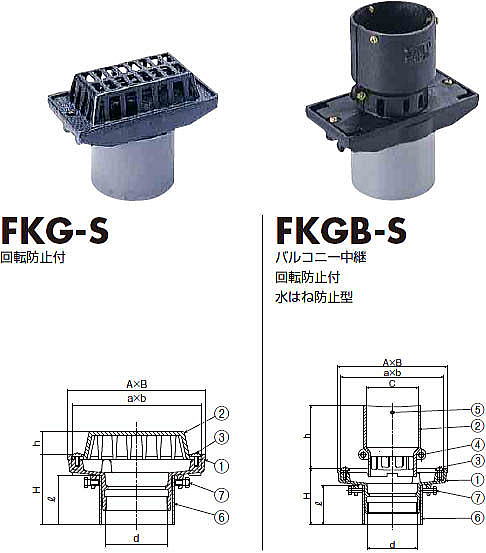

| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- 溝幅100mmに適用するフロアードレンです。
- dネジ部はJIS B 0203（管用テーパーネジ）に準拠しています。
|
|
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1※ |
| 3 |
止めビス |
2 |
C2700W |
M6x12L |
| 4 |
連結用ビス・ナット |
2 |
M6x16L |
| 5 |
固定用ビス |
3 |
M6x12L |
| 6 |
スリーブ |
1 |
塩ビ管 |
- |
| 7 |
六角ボルト・Lアンカー |
2 |
SWRM |
M6x20L（M6） |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
※FKGB-Sの品番(2)ストレーナはL、Rで1組になります。
※呼び径50の品番(7)はLアンカー（M6）になります。 |
|
● 寸法表 mm ●
| 種類 |
呼び径 |
ネジ径 |
本体 |
ストレーナ |
| d |
A |
B |
H |
a |
b |
c |
h |
| FKG-S |
50 |
59.6 |
125 |
82 |
90～ |
112 |
69 |
- |
27 |
| 75 |
87.9 |
195 |
100 |
85～ |
183 |
87 |
- |
32 |
| FKGB-S |
50 |
59.6 |
125 |
82 |
90～ |
112 |
68 |
64 |
92 |
| 75 |
87.9 |
195 |
100 |
85～ |
183 |
86 |
92 |
112 |
|
|
|
|
 |
|

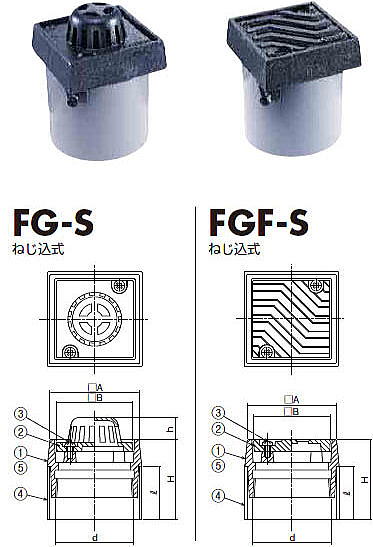

| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- 溝幅100mmに適用するドレンです。
- dネジ部はJIS B 0203（管用テーパネジ）に準拠しています。
|
 ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。 |
|
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2 |
C2700W |
M6x12L |
| 4 |
スリーブ |
1 |
塩ビ管 |
- |
| 5 |
六角ボルト |
2 |
SWRM |
M6 |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナ |
| d |
A |
H |
B |
h |
| 50 |
59.6 |
100 |
70～ |
86 |
25 |
| 75 |
87.9 |
100 |
70～ |
86 |
25 |
|
|
|
■フロアードレンの形式説明
|
フロアードレン |
|
FKG-S |
|
50 |
|
H=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
| ＊スラブ厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| Ｈ寸法 スラブ厚200㎜ｍまで |
| 呼び径 |
FKG-S |
FKGB-S |
FG-S |
FGF-S |
| 50 |
¥3,380 |
¥4,480 |
¥2,810 |
¥2,810 |
| 75 |
¥3,960 |
¥5,050 |
¥3,330 |
¥3,330 |
|
|
| Ｈ寸法 スラブ厚201～500㎜まで |
| 呼び径 |
FKG-S |
FKGB-S |
FG-S |
FGF-S |
| 50 |
¥3,640 |
¥4,740 |
¥3,070 |
¥3,070 |
| 75 |
¥4,220 |
¥5,310 |
¥3,590 |
¥3,590 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
