24 アスファルト・シート防水、ねじ込式 外断熱用ルーフドレン
|
|

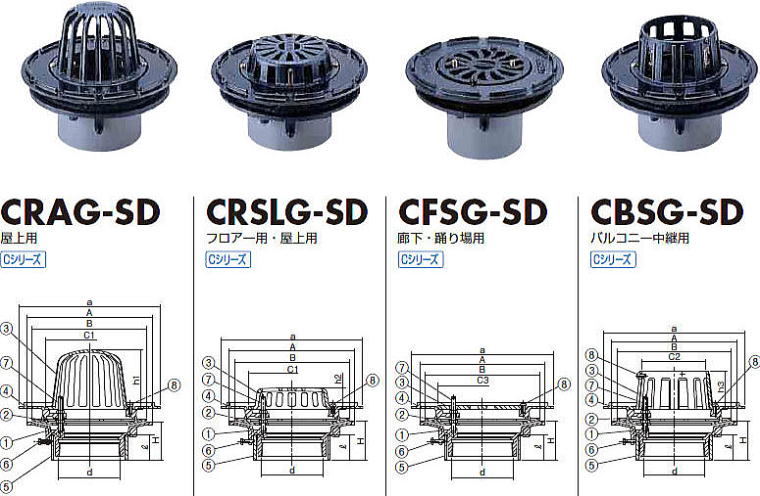

| １．Cシリーズ ２．シート防水巾50mmタイプ |
|
|
● 全体のデザインがコンパクトに設計されたエコノミータイプ |
|
| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
- 断熱材厚み40ミリ以上の場合ご連絡ください。
|
| |
| |
| |
| |
|
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- 品番(7)のボルト（70L）で対応可能な防水層厚さは15mm程度までで、断熱材厚さは20～30mm程度まで（防水層厚15mm時）です。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
- 断熱材押えにより確実に断熱材を押え、しかもWナット式により施工もスピーディーに行えます。
- 各サイズごとの本体・防水層押え・断熱材押えは共通です。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
断熱材押え |
1 |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 6 |
六角ボルト |
3 |
SWRM |
M6ｘ20L |
| 7 |
ボルト・ナット |
2（3）※ |
C3604 |
M8ｘ70L |
| 8 |
止めビス |
2（5）※ |
C2700W |
M6ｘ12L |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
※呼ビ径50・65・75のボルトは2個、100･125は3個
※CBSG-SDの止めビスは5個 |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
防水層押え |
ストレーナー |
断熱材押え |
| ｄ |
A |
H |
B |
C1 |
C2 |
C3 |
h1 |
h2 |
h3 |
a |
| 50 |
59.6 |
170 |
70～ |
150 |
98 |
64 |
102 |
76.5 |
30 |
70 |
200 |
| 65 |
75.2 |
190 |
70～ |
170 |
116 |
79 |
120 |
91.5 |
32 |
70 |
220 |
| 75 |
87.9 |
200 |
70～ |
180 |
128 |
93 |
132 |
106.5 |
35 |
70 |
230 |
| 100 |
113.0 |
230 |
70～ |
210 |
160 |
117 |
162 |
111.5 |
40 |
70 |
260 |
| 125 |
138.4 |
260 |
70～ |
240 |
190 |
143 |
192 |
132.0 |
57 |
70 |
290 |
| 150 |
163.8 |
310 |
70～ |
280 |
228 |
168 |
230 |
150.0 |
57 |
70 |
320 |
|
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
CRAG-SD |
|
50 |
|
H=200 |
|
D=50 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
断熱材厚 |
|
| ＊スラブ厚・断熱材厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| Ｈ寸法 スラブ厚200mmまで |
| 呼び径 |
CRAG-SD |
CRSLG-SD |
CFSG-SD |
CBSG-SD |
| 50 |
¥5,520 |
¥5,360 |
¥5,360 |
¥5,360 |
| 65 |
¥7,080 |
¥6,760 |
¥6,760 |
¥6,760 |
| 75 |
¥7,340 |
¥7,020 |
¥7,020 |
¥7,020 |
| 100 |
¥9,420 |
¥9,000 |
¥9,000 |
¥9,000 |
| 125 |
¥10,510 |
¥9,990 |
¥9,990 |
¥9,990 |
| 150 |
¥14,410 |
¥13,730 |
¥13,730 |
¥13,730 |
|
|
| Ｈ寸法 スラブ厚201～500mmまで |
| 呼び径 |
CRAG-SD |
CRSLG-SD |
CFSG-SD |
CBSG-SD |
| 50 |
¥5,780 |
¥5,620 |
¥5,620 |
¥5,620 |
| 65 |
¥7,340 |
¥7,020 |
¥7,020 |
¥7,020 |
| 75 |
¥7,600 |
¥7,280 |
¥7,280 |
¥7,280 |
| 100 |
¥9,680 |
¥9,260 |
¥9,260 |
¥9,260 |
| 125 |
¥10,770 |
¥10,250 |
¥10,250 |
¥10,250 |
| 150 |
¥14,670 |
¥13,990 |
¥13,990 |
¥13,990 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
- 断熱材厚み40ミリ以上の場合ご連絡ください。
|
|
|
| ■製品情報 |

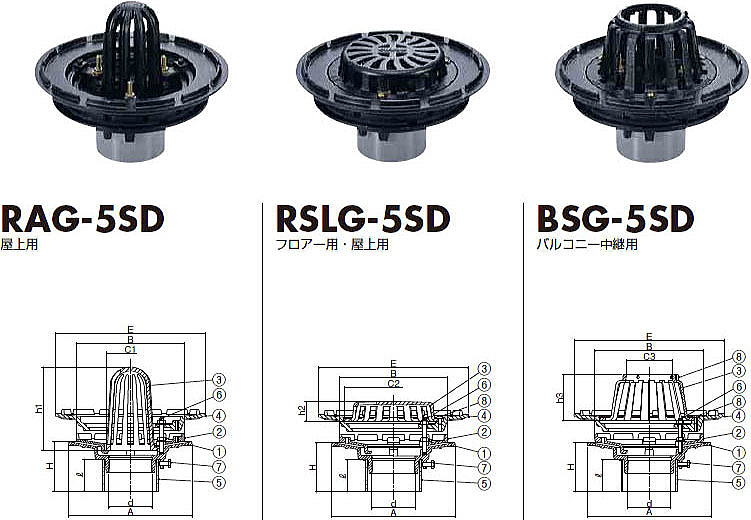

- 防水層の貼り幅が50mm以上ありますので、防水層の貼り付け作業がより確実に出来ます。
- 品番(6のボルト（70L）で対応可能な防水層厚さは10mm程度までで、断熱材厚さは30～40mm程度まで（防水層厚10mm時）です。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。
- アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
- 断熱材押えにより確実に断熱材を押え､しかもWナット式により施工もスピーディーに行えます。
- 差込み接続管に仕様変更の場合は、テーパースリーブ管をご使用ください。
- 品番(7)の六角ボルトは、スリーブの落下防止と本体固定のアンカーとなり3箇所あります。
- 各サイズごとの本体と防水層押え・断熱材押えは共通です。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
断熱材押え |
1 |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 6 |
ボルト･ナット・座金 |
3 |
C3604 |
M8ｘ70L |
| 7 |
六角ボルト |
3 |
SWRM |
M6ｘ20L |
| 8 |
止めビス |
3（6）※ |
C2700W |
M6ｘ12L |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
| ※BSG-5SDの止めビスは6個 |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
防水層押え |
ストレーナー |
断熱材押え |
| ｄ |
A |
H |
B |
C1 |
C2 |
C3 |
h1 |
h2 |
h3 |
E |
| 50 |
59.6 |
221 |
60～ |
176 |
70 |
160 |
64 |
146.5 |
39 |
90 |
265 |
| 65 |
75.2 |
241 |
60～ |
196 |
90 |
180 |
80 |
161.5 |
39 |
95 |
285 |
| 75 |
87.9 |
251 |
65～ |
220 |
100 |
200 |
93 |
170.0 |
40 |
100 |
305 |
| 100 |
113.0 |
267 |
70～ |
245 |
116 |
220 |
118 |
201.5 |
40 |
110 |
325 |
| 125 |
138.4 |
306 |
80～ |
275 |
155 |
250 |
146 |
211.5 |
44 |
120 |
350 |
|
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
RAG-5SD |
|
50 |
|
H=200 |
|
D=50 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
断熱材厚 |
|
| ＊スラブ厚・断熱材厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| Ｈ寸法 スラブ厚200mmまで |
| 呼び径 |
RAG-5SD |
RSLG-5SD |
BSG-5SD |
| 50 |
¥7,390 |
¥7,230 |
¥7,230 |
| 65 |
¥8,580 |
¥8,270 |
¥8,270 |
| 75 |
¥8,790 |
¥8,480 |
¥8,480 |
| 100 |
¥11,600 |
¥11,180 |
¥11,180 |
| 125 |
¥15,760 |
¥15,240 |
¥15,240 |
| 150 |
¥18,260 |
¥17,580 |
¥17,580 |
|
|
| Ｈ寸法 スラブ厚201～500mmまで |
| 呼び径 |
RAG-5SD |
RSLG-5SD |
BSG-5SD |
| 50 |
¥7,650 |
¥7,490 |
¥7,490 |
| 65 |
¥8,840 |
¥8,530 |
¥8,530 |
| 75 |
¥9,050 |
¥8,740 |
¥8,740 |
| 100 |
¥11,860 |
¥11,440 |
¥11,440 |
| 125 |
¥16,020 |
¥15,500 |
¥15,500 |
| 150 |
¥18,520 |
¥17,840 |
¥17,840 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
