| １．アスファルト・シート防水用 ２．モルタル・塗膜防水用 |
|
|

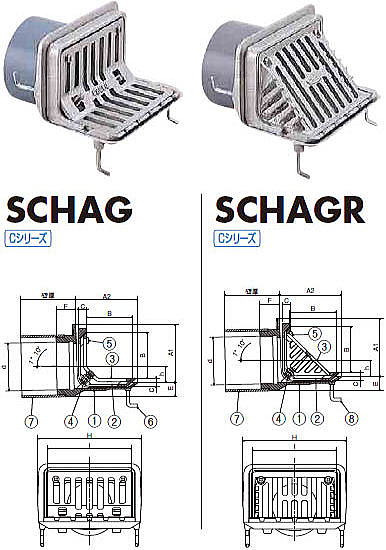

| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
|
|
| ■製品情報 |
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 品番(4)のボルト（40L）で対応可能な防水層厚さは5mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
SCS13 |
酸洗い |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
ボルト・ナット |
2 |
SUS304 |
M8ｘ40L |
| 5 |
止めビス |
2（4）※ |
M6ｘ12L |
| 6 |
アンカー |
4 |
SWRM |
ユニクロメッキ |
| 7 |
スリーブ |
1 |
塩ビ管 |
- |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
| ※呼ビ径125・150の止めビスは4個（SCHAG） |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
防水層押え |
ストレーナー |
| ｄ |
A1 |
A2 |
E |
F |
H |
h |
C |
B |
Ｉ |
| 50 |
59.6 |
97 |
107 |
19 |
35 |
155 |
16.5 |
15 |
75 |
120 |
| 65 |
75.2 |
97 |
107 |
24 |
42 |
155 |
25.5 |
15 |
75 |
120 |
| 75 |
87.9 |
107 |
116 |
25 |
35 |
190 |
30.0 |
15 |
85 |
155 |
| 100 |
113.0 |
122 |
132 |
29 |
40 |
206 |
39.0 |
15 |
100 |
172 |
| 125 |
138.4 |
152 |
157 |
29 |
40 |
220 |
51.0 |
15 |
125 |
186 |
| 150 |
163.8 |
180 |
190 |
29 |
40 |
290 |
63.0 |
15 |
160 |
255 |
|
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
SCHAG |
|
50 |
|
L=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
壁厚 |
|
| ＊壁厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| L寸法 壁厚200mmまで |
| 呼び径 |
SCHAG |
SCHAGR |
| 50 |
¥26,840 |
¥26,840 |
| 65 |
¥34,410 |
¥34,410 |
| 75 |
¥42,830 |
¥42,830 |
| 100 |
¥44,530 |
¥44,530 |
| 125 |
¥75,400 |
¥75,400 |
| 150 |
¥103,830 |
¥103,830 |
|
|
| L寸法 壁厚201～500mmまで |
| 呼び径 |
SCHAG |
SCHAGR |
| 50 |
¥27,150 |
¥27,150 |
| 65 |
¥34,710 |
¥34,710 |
| 75 |
¥43,130 |
¥43,130 |
| 100 |
¥44,840 |
¥44,840 |
| 125 |
¥75,710 |
¥75,710 |
| 150 |
¥104,130 |
¥104,130 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|

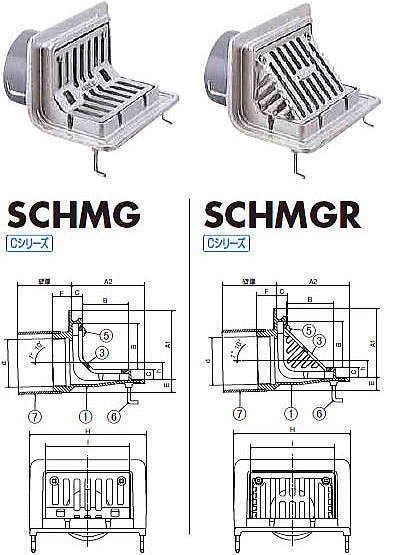

| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
|
|
| ■製品情報 |
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 防水層を塗布後、仕上モルタルが必要です。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
SCS13 |
酸洗い |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
ボルト･ナット |
2 |
SUS304 |
M8ｘ40L |
| 5 |
止めビス |
2（4）※ |
M6ｘ12L |
| 6 |
アンカー |
4 |
SWRM |
ユニクロメッキ |
| 7 |
スリーブ |
1 |
塩ビ管 |
- |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
| ※呼ビ径125・150の止めビスは4個（SCHMG） |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナー |
| ｄ |
A1 |
A2 |
C |
E |
F |
H |
h |
B |
Ｉ |
| 50 |
59.6 |
117 |
125 |
20 |
16.5 |
35 |
180 |
20.5 |
75 |
120 |
| 65 |
75.2 |
117 |
125 |
20 |
19.0 |
42 |
180 |
30.5 |
75 |
120 |
| 75 |
87.9 |
127 |
135 |
20 |
23.5 |
35 |
215 |
31.5 |
85 |
155 |
| 100 |
113.0 |
142 |
150 |
20 |
25.5 |
40 |
230 |
41.0 |
100 |
172 |
| 125 |
138.4 |
168 |
175 |
20 |
26.0 |
40 |
245 |
54.0 |
125 |
186 |
| 150 |
163.8 |
204 |
210 |
20 |
21.0 |
40 |
315 |
66.0 |
160 |
255 |
|
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
SCHMG |
|
50 |
|
L=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
壁厚 |
|
| ＊壁厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| L寸法 壁厚200mmまで |
| 呼び径 |
SCHMG |
SCHMGR |
| 50 |
¥23,490 |
¥23,490 |
| 65 |
¥33,490 |
¥33,490 |
| 75 |
¥36,420 |
¥36,420 |
| 100 |
¥38,130 |
¥38,130 |
| 125 |
¥60,520 |
¥60,520 |
| 150 |
¥90,770 |
¥90,770 |
|
|
| L寸法 壁厚201～500㎜まで |
| 呼び径 |
SCHMG |
SCHMGR |
| 50 |
¥23,790 |
¥23,790 |
| 65 |
¥33,800 |
¥33,800 |
| 75 |
¥36,730 |
¥36,730 |
| 100 |
¥38,430 |
¥38,430 |
| 125 |
¥60,820 |
¥60,820 |
| 150 |
¥91,080 |
¥91,080 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
