   02   アスファルト・シート防水用  縦引き ねじ込

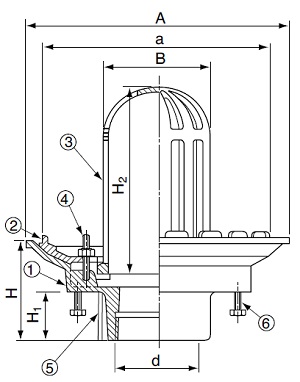

   RAE

RAE RAE*
特 徴
・ アスファルト・シート防水、打込型
・ JCW301
・ スリーブによって高さ調節ができます。
・ 流出口は管用テーパーねじです。
>>RAE 施工手順のページ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
防水層押え
高キャップ
ボルトナット 黄銅 M10x50
スリーブ 塩ビ管
アンカー 軟鋼 M8x20
発注型式
ルーフドレン PRE 80 H=120
型式 寸法 スラブ厚
★価格・寸法一覧★
型式 ねじ A a B H H1 H2 税込価格
RAE 80 Rc3 270 210 90 100~ 53 170 ¥8,400
RAE 100 Rc4 295 235 110 63 200 ¥9,530
注意)スラブ厚200ミリ以上は別途見積りです。
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

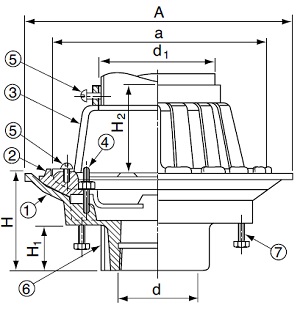

   RAEB

RAEB RAEB*
特 徴
・ アスファルト・シート防水、打込型
・ 中継用。
・ スリーブによって高さ調節ができます。
・ 流出口は管用テーパーねじです。
>>RAE 施工手順のページへ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
防水層押え
クシ
ボルトナット 黄銅 M10x50
ビス 黄銅 M6x15
スリーブ 塩ビ管
アンカー 軟鋼 M8x20
発注型式
ルーフドレン PREB 80 H=120
型式 寸法 スラブ厚
★価格・寸法一覧★
型式 ねじ d1 A a H H1 H2 税込価格
PREB 80 Rc3 95 270 195 100~ 53 90 ¥8,400
PREB 100 Rc4 120 295 224 63 90 ¥9,530
注意)スラブ厚200ミリ以上は別途見積りです。
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

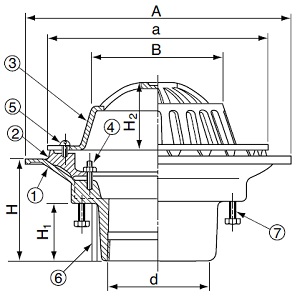

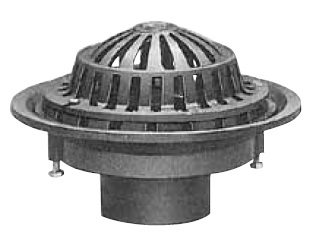

   RAEF

RAEF RAEF*
特 徴
・ アスファルト・シート防水、打込型
・ スリーブによって高さ調節ができます。
・ 流出口は管用テーパーねじです。
>>RAE 施工手順のページへ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
防水層押え
平キャップ
ボルトナット 黄銅 M1x50
ビス 黄銅 M6x30
スリーブ 塩ビ管
アンカー 軟鋼 M8x20
発注型式
ルーフドレン PREF 80 H=120
型式 寸法 スラブ厚
★価格・寸法一覧★
型式 ねじ A a B H H1 H2 税込価格
PREF 80 Rc3 270 212 145 70~ 53 70 ¥8,400
PREF 100 Rc4 295 238 145 63 70 ¥9,530
注意)スラブ厚200ミリ以上は別途見積りです。
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
 >>呼樋用単管のページへ

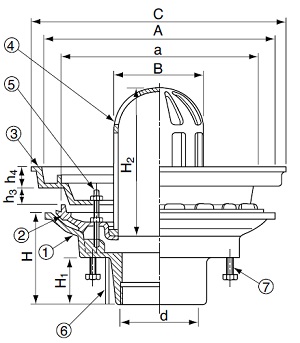

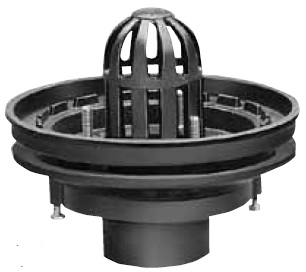

   RAEHW

RAEHW RAEHW*
特 徴
・ アスファルト・シート防水、打込型
・ スリーブによって高さ調節ができます。
・ 断熱保護カバー付。
・ 流出口は管用テーパーねじです。
>>RAE 施工手順のページへ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
防水層押え
保護カバー
高キャップ
ボルトナット 黄銅 M10x100
スリーブ 塩ビ管
アンカー 軟鋼 M8x20

発注型式
ルーフドレン PREHW 80 H=120
型式 寸法 スラブ厚
★価格・寸法一覧★
型式 ねじ A a B C H H1 H1 h1 h2 税込価格
PREHW 80 Rc3 260 210 90 280 70~ 53 170 20 25 ¥12,380
PREHW 100 Rc4 275 235 110 305 63 200 ¥13,500
注意)スラブ厚200ミリ以上は別途見積りです。

ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ
