   09   コーナードレン アスファルト・シート防水 打込み型

   RLS1P

  RLS1P RLS1P*


特 徴
・ アスファルト・シート露出防水打込型。
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
>>横引きドレン 施工手順のページ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
防水層抑え
ストレーナー
ストレーナー
ボルト・ナット 黄銅 M10x50
 ⑥ ビス 黄銅 M6x15
 ⑦ スリーブ 塩ビ管



発注型式
ルーフドレン RLS1P 80 C=120
型式 寸法 壁厚
★価格・寸法一覧★
型式 ねじ A B C E G H H1 H2 税込価格
RLS1P 50 Rc2 208 95 124 73 42 105 73 37 ¥8,850
RLS1P 65 Rc2½ 208 95 124 73 45 105 73 37 ¥9,980
RLS1P 80 Rc3 250 135 148 108 47 145 108 42 ¥11,550
RLS1P 100 Rc4 250 135 148 108 52 145 108 42 ¥12,680
 注意)スラブ厚200ミリ以上は別途見積りです



ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

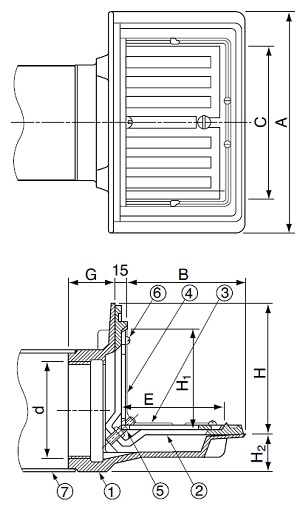

   RLS2P

  RLS1P RLS1P*


特 徴
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
>>横引きドレン 施工手順のページへ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
防水層抑え
ストレーナー
ストレーナー
ボルト・ナット 黄銅 M10x50
 ⑥ ビス 黄銅 M6x15
 ⑦ スリーブ 塩ビ管



発注型式
ルーフドレン RLS2P 80 C=120
型式 寸法 壁厚
★価格・寸法一覧★
型式 ねじ A B C E G H H1 H2 税込価格
RLS2P 50 Rc2 208 95 124 73 42 105 73 37 ¥8,850
RLS2P 65 Rc2½ 208 95 124 73 45 105 73 37 ¥9,980
RLS2P 80 Rc3 250 135 148 108 47 145 108 42 ¥11,550
RLS2P 100 Rc4 250 135 148 108 52 145 108 42 ¥12,680
 注意)スラブ厚200ミリ以上は別途見積りです



ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

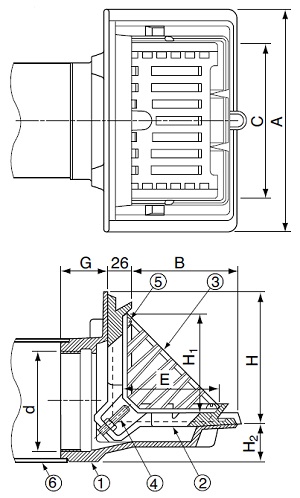

   RLA1P

  RLA1P RLA1P*


特 徴
・ アスファルト・シート防水、打込型
・ 保護モルタル仕上げ。
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
>>横引きドレン 施工手順のページへ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
防水層抑え
ストレーナー
ボルト・ナット 黄銅 M10x50
ビス 黄銅 M6x15



発注型式
ルーフドレン RLA1P 80 C=120
型式 寸法 壁厚
★価格・寸法一覧★
型式 ねじ A B C E G H H1 H2 税込価格
RLA1P 50 Rc2 208 84 124 73 42 105 73 37 ¥8,850
RLA1P 65 Rc2½ 208 84 124 73 45 105 73 37 ¥9,980
RLA1P 80 Rc3 250 124 148 108 47 145 108 42 ¥11,550
RLA1P 100 Rc4 250 124 148 108 52 145 108 42 ¥12,680
 注意)スラブ厚200ミリ以上は別途見積りです



ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
 >>呼樋用単管のページへ



   RLA2P

  RLA2P RLA2P*


特 徴
・ モルタル・塗膜防水、打込型。
・ スリーブによって高さ調節ができます。
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
>>横引きドレン 施工手順のページへ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
目皿
ビス 黄銅 M6x15
スリーブ 塩ビ管
アンカー 軟鋼 M6x20



発注型式
ルーフドレン RLA2P 80 C=120
型式 寸法 壁厚
★価格・寸法一覧★
型式 ねじ A B C E G H H1 H2 税込価格
RLA2P 50 Rc2 208 84 124 73 42 105 73 37 ¥8,850
RLA2P 65 Rc2½ 208 84 124 73 45 105 73 37 ¥9,980
RLA2P 80 Rc3 250 124 148 108 47 145 108 42 ¥11,550
RLA2P 100 Rc4 250 124 148 108 52 145 108 42 ¥12,680
 注意)スラブ厚200ミリ以上は別途見積りです



ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

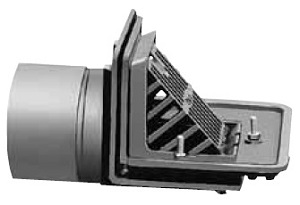

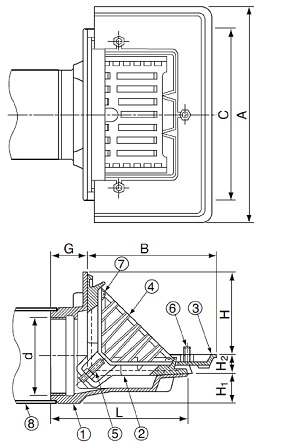

   RLAHWP

  RLAHWP RLAHWP*


特 徴
・ 断熱保護カバー付。
・ アスファルト・シート防水打込型。
・ 公団図集AE602。
・ 流出口は管用テーパーねじです。
>>横引きドレン 施工手順のページへ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
ストレーナー
ビス 黄銅 M6x15
止め板 FC150
スリーブ 塩ビ管 M



発注型式
ルーフドレン RLAHWP 80 C=120
型式 寸法 壁厚
★価格・寸法一覧★
型式 ねじ A B C L G H H1 H2 H3 税込価格
RLAHWP 80 Rc3 274 177 250 196 47 110 42 40 32 ¥14,930
RLAHWP 100 Rc4 200 52 30 ¥16,050
 注意)スラブ厚200ミリ以上は別途見積りです



ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ
