   12   コーナードレン モルタル・塗膜防水用  後付

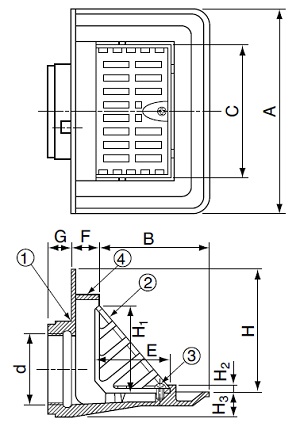

   R23LM1

  R23LM1 R23LM1*


特 徴
・ モルタル・塗膜防水、後付用。
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
・ 公団住宅図集AE607。
>>横引きドレン 施工手順のページへ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
ストレーナー
ビス 黄銅 M6x15
止め板 FC150



発注型式
ルーフドレン R23LM1 80
型式 寸法
★価格・寸法一覧★
型式 ねじ A B C E F G H H1 H2 H3 税込価格
R23LM1 50 Rc2 186 115 140 70 30 23 105 70 9 32 ¥5,400
R23LM1 65 Rc2½ 186 115 140 70 26 105 70 9 30 ¥6,080
R23LM1 80 Rc3 240 128 155 85 29 140 100 10 34 ¥7,280
R23LM1 100 Rc4 240 128 155 85 37 140 100 10 34 ¥7,880




ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
 >>呼樋用単管のページへ

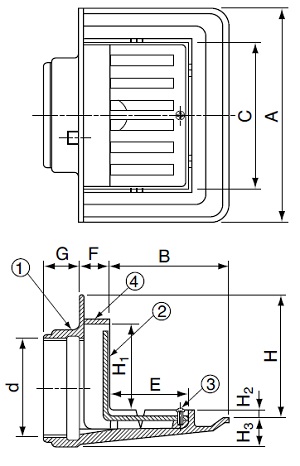

   R23LM2

  R23LM2 R23LM2*


特 徴
・ モルタル・塗膜防水、後付用。
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
・ 都営住宅図集R-54。
>>横引きドレイ 施工手順のページへ
部品構成表
部番 部品名 材質 備考
本体 FC150 錆止め塗装
ストレーナー
ビス 黄銅 M6x15
止め板 FC150



発注型式
ルーフドレン R23LM2 80
型式 寸法
★価格・寸法一覧★
型式 ねじ A B C E F G H H1 H2 H3 税込価格
R23LM2 50 Rc2 186 115 140 70 30 23 105 70 9 32 ¥5,400
R23LM2 65 Rc2½ 186 115 140 70 26 105 70 9 30 ¥6,080
R23LM2 80 Rc3 240 128 155 85 29 140 100 10 34 ¥7,280
R23LM2 100 Rc4 240 128 155 85 37 140 100 10 34 ¥7,880




ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ
