MG1R+D、MG1F+D、MG1S+D、MG1B+D、MG1P+Dは、モルタル・塗膜防水のデッキプレート用ルーフドレインの最もスタンダードなタイプです。

接続はねじ込式ですので片ねじパイプをご利用ください。

ニムラ ルーフドレインの販売

 ショップタイトル
お店からのご案内
お店からのご案内２

支払い方法 送料 出荷営業日
銀行
振込		 代金
引換		 掛け
後払		 一部除き本州・四国 1,980円
その他別途お見積り		 通常1～4日
欠品時ご連絡

   24   デッキプレート用モルタル・塗膜防水　ルーフドレイン　ねじ込式
モルタル・塗膜防水のルーフドレイン　MG1R+D、MG1F+D、MG1S+D、MG1B+D、MG1P+Dの画像と断面図
MG1R+D
屋上用		 MG1F+D
屋上・フロア用		 MG1S+D
廊下・踊り場用
MG1R+D画像 MG1F+D画像 MG1S+D画像

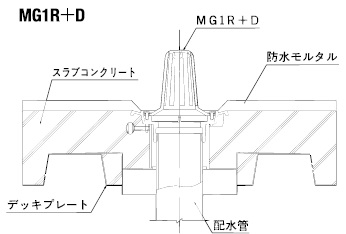

MG1R+D断面図 MG1F+D断面図 MG1S+D断面図
MG1B+D
中継用		 MG1P+D
雨水飛散防止		 施行例
MG1B+D画像 MG1P+D画像 MG1S+D施工図
MG1B+D断面図 MG1P+D断面図 MG1S+D施工図

◆　特徴　◆
  1. デッキプレートを取付けてコンクリを打込みます。
  2. モルタル・塗膜防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
参照 縦引きドレインの施工要領
参照 納まり図
■ルーフドレインの形式説明
MG1R+D 50 H=200
↑ ↑
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
寸法表　　※MG1P+Dに150規格はありません
サイズ A1 d B1 B2 H1 H2 H3 H4
50(2吋) 150 59.6 104 64 101 31
65(2.5吋) 185 75.1 135 80 50 116 31
75(3吋) 185 87.8 135 93 以上 116 31 61
100(4吋) 210 113 161 118 141 36
125(5吋) 240 138.4 191 144 166 36
150(6吋) 272 163.8 223 169 181 36 86
部品構成表
品番 品名 備考 数
1 本体 FC200
2 ストレーナー FC200
3 プラマイねじ M6x12 2
4 うちわボルト M8x30 3
5 スペーサー VU
6 デッキ用金具
7 プラマイねじ M6x12 3
税込価格表（スラブ厚70～200mm）
呼径 MG1R+D MG1F+D MG1S+D MG1B+D MG1P+D
50 ¥3,990 ¥3,830 ¥3,830 ¥3,830 ¥4,550
65 ¥4,240 ¥4,040 ¥4,040 ¥4,040 ¥4,810
75 ¥4,450 ¥4,240 ¥4,240 ¥4,240 ¥5,020
100 ¥5,430 ¥5,170 ¥5,170 ¥5,170 ¥6,000
125 ¥7,350 ¥6,880 ¥6,880 ¥6,880 ¥7,920
150 ¥13,290 ¥12,770 ¥12,770 ¥12,770
税込価格表（スラブ厚201～500mm）
呼径 MG1R+D MG1F+D MG1S+D MG1B+D MG1P+D
50 ¥4,240 ¥4,090 ¥4,090 ¥4,090 ¥4,810
65 ¥4,500 ¥4,300 ¥4,300 ¥4,300 ¥5,070
75 ¥4,710 ¥4,500 ¥4,500 ¥4,500 ¥5,280
100 ¥5,690 ¥5,430 ¥5,430 ¥5,430 ¥6,260
125 ¥7,600 ¥7,140 ¥7,140 ¥7,140 ¥8,170
150 ¥13,550 ¥13,030 ¥13,030 ¥13,030
