• 伊藤鉄工、モルタル・塗膜防水用ルーフドレンの紹介です。RSVタイプは外廊下角型ドレンの差込み接続で、溝幅100用に対応できるタイプもあります。

伊藤鉄工 ＩＧＳ ルーフドレンの販売
IGS製品はメーカー製造終了のため、在庫限りで販売終了となります。
お店からのご案内
お店からのご案内２
キャッシュレス還元
支払い方法 送料 出荷営業日
銀行
振込		 代金
引換		 掛け
後払		 一部除き本州・四国 1,650円
その他別途お見積り		 通常1～4日
欠品時ご連絡

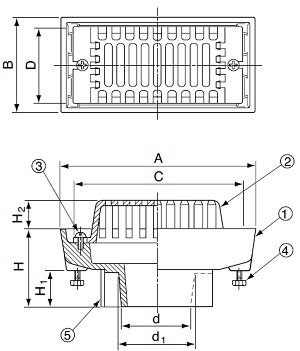

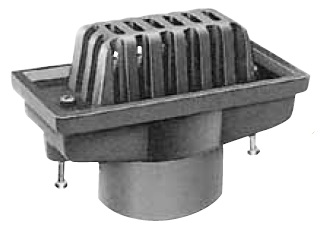

   08   外廊下　モルタル・塗膜防水用　　縦引き　差込

   RS2VF50/75
RS2VF50/75 RS2VF50/75*


特　徴
・ モルタル塗膜防水、打込型。
・ 外廊下、溝幅100ミリ対応。
・ 公団住宅AE606。
・ 養生カバー付きです。
・ 流出口は差込式です。
>>ＲＳ　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② 平キャップ
③ ビス 黄銅 M6x12
④ アンカー 軟鋼 M6x20
⑤ スリーブ 塩ビ管



発注型式
ルーフドレン RS2VF 75 Ｈ=120
↑ ↑ ↑
型式 寸法 スラブ厚
★価格・寸法一覧★
型式 d d1 A B C D H H1 H2 税込価格
RS2VF 50 46 52 160 80 130 54 80～ 40 30 ¥3,740
RS2VF 75 70 77 200 100 176 80 35 35 ¥5,390
　注意）スラブ厚200ミリ以上は別途見積りです

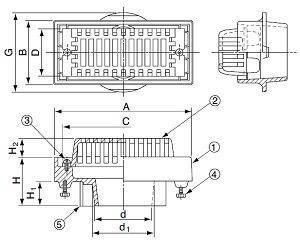

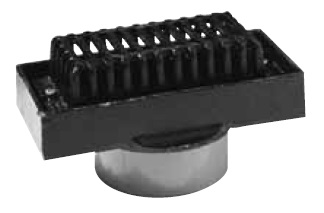

   RS2VF100
RS2VF50/75 RS2VF50/75*


特　徴
・ モルタル・塗膜防水、打込型。
・ 外廊下排水用。
・ 養生カバー付きです。
・ 流出口は差込式です。
>>ＲＳ　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② 平キャップ
③ ビス 黄銅 M6x12
④ アンカー 軟鋼 M6x20
⑤ スリーブアンカー 塩ビ管


発注型式
ルーフドレン RS2VF100 100 Ｈ=120
↑ ↑ ↑
型式 寸法 スラブ厚
★価格・寸法一覧★
型式 d d1 A B C D G H H1 H2 税込価格
RS2VF100 93 100 224 104 196 82 130 80～ 40 30 ¥6,140
　注意）スラブ厚200ミリ以上は別途見積りです




   RS2VB
  RS2VB RS2VB*

特　徴
・ モルタル塗膜防水、打込型。
・ 養生カバー付きです。
・ 流出口は差込式です。
>>ＲＳ　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② 平キャップ
③ ビス 黄銅 M6x15
④ スリーブ 塩ビ管
⑤ アンカー 軟鋼 M6x20



発注型式
ルーフドレン RS2VB 75 Ｈ=120
↑ ↑ ↑
型式 寸法 スラブ厚
★価格・寸法一覧★
型式 d d1 A B C D E F H H1 H2 H3 H4 税込価格
RS2VB 50 46 52 160 80 135 53 25 47 80～ 44 75 80 30 ¥4,870
RS2VB 75 70 77 200 100 176 82 40 56 40 110 117 40 ¥7,340
　注意）スラブ厚200ミリ以上は別途見積りです

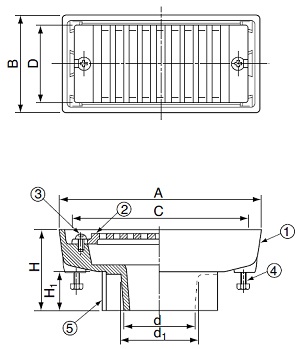

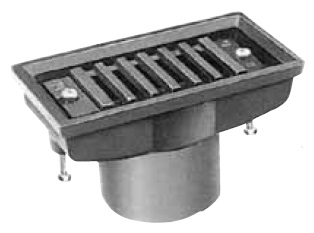

   RS2VD50/75
  RS2VB RS2VB*


特　徴
・ モルタル・塗膜防水、打込型。
・ 外廊下、溝幅100ミリ対応。
・ 養生カバー付きです。
・ 流出口は差込式です。
>>ＲＳ　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② 目皿
③ ビス 黄銅 M6x12
④ アンカー 軟鋼 M6x16
⑤ スリーブ 塩ビ管



発注型式
ルーフドレン RS2VD 75 Ｈ=120
↑ ↑ ↑
型式 寸法 スラブ厚
★価格・寸法一覧★
型式 d d1 A B C D H H1 税込価格
RS2VD 50 46 52 160 80 135 54 80～ 44 ¥3,740
RS2VD 75 70 77 200 100 176 80 40 ¥5,390
　注意）スラブ厚200ミリ以上は別途見積りです

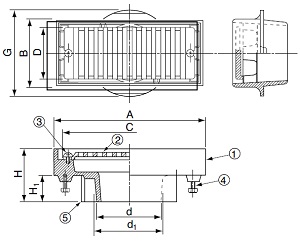

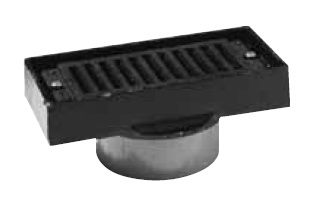

   RS2VD100
  RS2VB RS2VB*


特　徴
・ モルタル・塗膜防水、打込型。
・ 外廊下排水用。
・ 養生カバー付きです。
・ 流出口は差込式です。
>>ＲＳ　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② 平キャップ
③ ビス 黄銅 M6x12
④ アンカー 軟鋼 M6x20
⑤ スリーブ 塩ビ管



発注型式
ルーフドレン RS2VD 100 Ｈ=120
↑ ↑ ↑
型式 寸法 スラブ厚
★価格・寸法一覧★
型式 d d1 A B C D G H H1 税込価格
RS2VD 100 93 100 224 104 196 82 130 80～ 40 ¥6,140
　注意）スラブ厚200ミリ以上は別途見積りです
