• 伊藤鉄工、アスファルト・シート防水用コーナードレンの紹介です。アスファルトシート露出防水用にはRLSタイプ、アスファルトシート防水の 保護モルタル仕上げにはRLAタイプ、断熱保護カバー付にはRLAHWタイプがあります。

伊藤鉄工 ＩＧＳ ルーフドレンの販売
IGS製品はメーカー製造終了のため、在庫限りで販売終了となります。
お店からのご案内
お店からのご案内２
キャッシュレス還元
支払い方法 送料 出荷営業日
銀行
振込		 代金
引換		 掛け
後払		 一部除き本州・四国 1,650円
その他別途お見積り		 通常1～4日
欠品時ご連絡

   10   コーナードレン　アスファルト・シート防水用　　後付

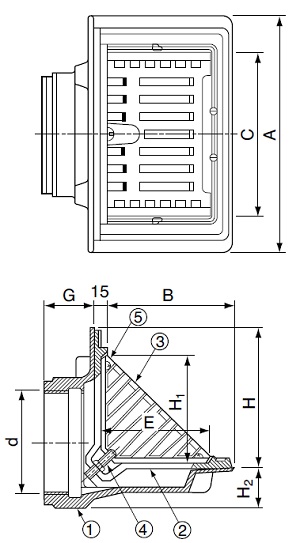

   RLS1
  RLS1 RLS1*


特　徴
・ アスファルト・シート露出防水打込型。
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
>>横引きドレン　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② 防水層抑え
③ ストレーナー
④ ストレーナー
⑤ ボルト・ナット 黄銅 M10x50
 ⑥ ビス 黄銅 M6x15
 ⑦ スリーブ 塩ビ管



発注型式
ルーフドレン RLS1 80
↑ ↑
型式 寸法
★価格・寸法一覧★
型式 ねじ A B C E G H H1 H2 税込価格
RLS1 50 Rc2 208 95 124 73 42 105 73 37 ¥6,740
RLS1 65 Rc2½ 208 95 124 73 45 105 73 37 ¥7,860
RLS1 80 Rc３ 250 135 148 108 47 145 108 42 ¥9,280
RLS1 100 Rc４ 250 135 148 108 52 145 108 42 ¥10,250
　



＊ ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

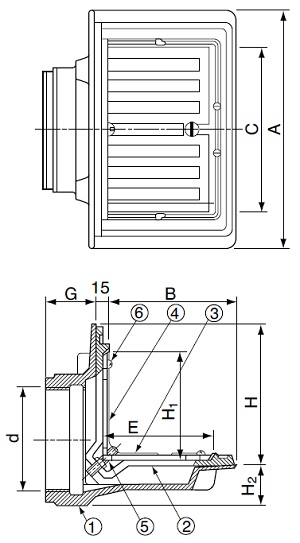

   RLS2
  RLS2 RLS2*


特　徴
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
>>横引きドレン　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② 防水層抑え
③ ストレーナー
④ ストレーナー
⑤ ボルト・ナット 黄銅 M10x50
 ⑥ ビス 黄銅 M6x15
 ⑦ スリーブ 塩ビ管



発注型式
ルーフドレン RLS2P 80
↑ ↑
型式 寸法
★価格・寸法一覧★
型式 ねじ A B C E G H H1 H2 税込価格
RLS2 50 Rc2 208 95 124 73 42 105 73 37 ¥6,740
RLS2 65 Rc2½ 208 95 124 73 45 105 73 37 ¥7,860
RLS2 80 Rc３ 250 135 148 108 47 145 108 42 ¥9,280
RLS2 100 Rc４ 250 135 148 108 52 145 108 42 ¥10,250
　



＊ ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

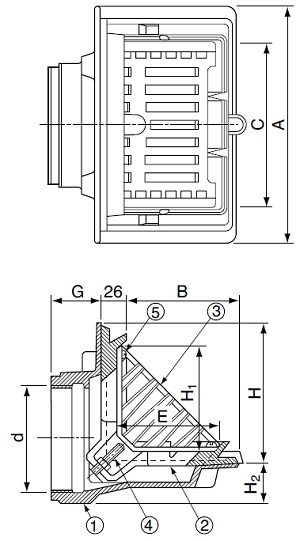

   RLA1
  RLA1 RLA1*


特　徴
・ アスファルト・シート防水、打込型。
・ 保護モルタル仕上げ。
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
>>横引きドレン　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② 防水層抑え
③ ストレーナー
④ ボルト・ナット 黄銅 M10x50
⑤ ビス 黄銅 M6x15



発注型式
ルーフドレン RLA1P 80
↑ ↑
型式 寸法
★価格・寸法一覧★
型式 ねじ A B C E G H H1 H2 税込価格
RLA1 50 Rc2 208 84 124 73 42 105 73 37 ¥6,740
RLA1 65 Rc2½ 208 84 124 73 45 105 73 37 ¥7,860
RLA1 80 Rc３ 250 124 148 108 47 145 108 42 ¥9,280
RLA1 100 Rc４ 250 124 148 108 52 145 108 42 ¥10,250
　



＊ ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
 >>呼樋用単管のページへ

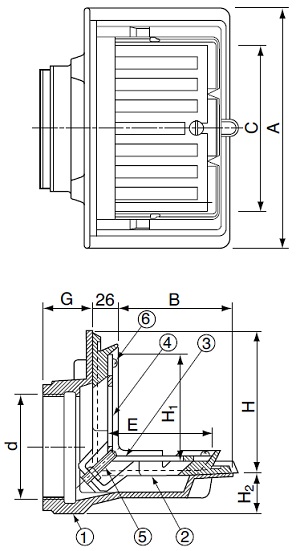

   RLA2
  RLA2 RLA2*


特　徴
・ モルタル・塗膜防水、打込型。
・ スリーブによって高さ調節ができます。
・ 養生カバー付きです。
・ 流出口は管用テーパーねじです。
>>横引きドレン　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② 目皿
③ ビス 黄銅 M6x15
④ スリーブ 塩ビ管
⑤ アンカー 軟鋼 M6x20



発注型式
ルーフドレン RLA2P 80 C=120
↑ ↑ ↑
型式 寸法 壁厚
★価格・寸法一覧★
型式 ねじ A B C E G H H1 H2 税込価格
RLA2 50 Rc2 208 84 124 73 42 105 73 37 ¥6,740
RLA2 65 Rc2½ 208 84 124 73 45 105 73 37 ¥7,860
RLA2 80 Rc３ 250 124 148 108 47 145 108 42 ¥9,280
RLA2 100 Rc４ 250 124 148 108 52 145 108 42 ¥10,250
　



＊ ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

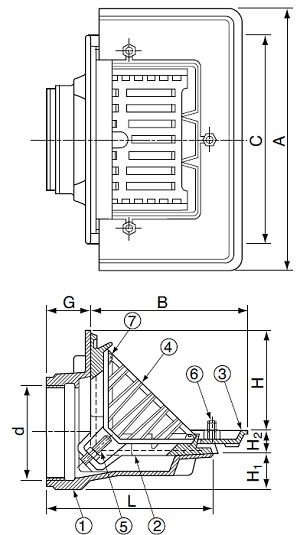

   RLAHW
  RLAHW RLAHW*


特　徴
・ 断熱保護カバー付。
・ アスファルト・シート防水打込型。
・ 公団図集ＡＥ６０２。
・ 流出口は管用テーパーねじです。
>>横引きドレン　施工手順のページへ
部品構成表
部番 部品名 材質 備考
① 本体 FC150 錆止め塗装
② ストレーナー
③ ビス 黄銅 M6x15
④ 止め板 FC150
⑤ スリーブ 塩ビ管 M



発注型式
ルーフドレン RLAHW 80 C=120
↑ ↑ ↑
型式 寸法 壁厚
★価格・寸法一覧★
型式 ねじ A B C L G H H1 H2 H3 税込価格
RLAHW 80 Rc３ 274 177 250 196 47 110 42 40 32 ¥12,650
RLAHW 100 Rc４ 200 52 30 ¥13,620
　



＊ ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ
