   07-1   モルタル塗膜防水 ルーフドレイン ねじ込式

モルタル・塗膜防水のルーフドレイン MG1R、MG1F、MG1S、MG1B、MG1Pの画 像と断面図
MG1R
屋上用
MG1F
屋上・フロア用
MG1S
廊下・踊り場用
MG1R画像 MG1F画像 MG1S画像
MG1R断面図 MG1F断面図 MG1S断面図
MG1B
中継用
MG1P
雨水飛散防止
施行例

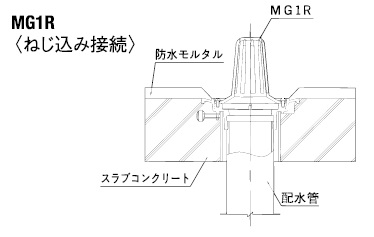

MG1B画像 MG1P画像 MG1R施工図

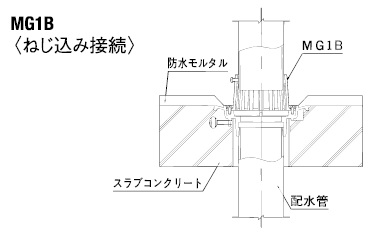

MG1断面図 MG1断面図 MG1B施工図
◆ 特徴 ◆
  1. 型枠に取付けてコンクリを打込みます。
  2. モルタル・塗膜防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
参照 縦引きドレインの施工要領
参照 納まり図
部品構成表
品番 品名 備考
1 本体 FC200
2 ストレーナー FC200
3 プラマイねじ M6x12 2
4 うちわボルト M8x30 3
5 スペーサー VU
6 プラマイねじ C2700 3
■ルーフドレインの形式説明
MG1R 50 H=200
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
寸法表 ※MG1Pに150規格はありません
サイズ A1 A2 B1 B2 H1 H2 H3 H4
50(2吋) 150 48 104 64 70以上 101 31 61
65(2.5吋) 185 64 135 80 116
75(3吋) 185 74 135 93 116
100(4吋) 210 97 161 118 141 36
125(5吋) 240 122 191 144 166
150(6吋) 272 143 223 169 181 86
税込価格表(スラブ厚70~200mm)
呼径 MG1R MG1F MG1S MG1B MG1P
50 ¥2,750 ¥2,590 ¥2,590 ¥2,590 ¥3,310
65 ¥3,000 ¥2,800 ¥2,800 ¥2,800 ¥3,570
75 ¥3,210 ¥3,000 ¥3,000 ¥3,000 ¥3,780
100 ¥4,190 ¥3,930 ¥3,930 ¥3,930 ¥4,760
125 ¥6,050 ¥5,590 ¥5,590 ¥5,590 ¥6,620
150 ¥9,670 ¥9,160 ¥9,160 ¥9,160
税込価格表(スラブ厚201~500mm)
呼径 MG1R MG1F MG1S MG1B MG1P
50 ¥3,000 ¥2,850 ¥2,850 ¥2,850 ¥3,570
65 ¥3,260 ¥3,060 ¥3,060 ¥3,060 ¥3,830
75 ¥3,470 ¥3,260 ¥3,260 ¥3,260 ¥4,040
100 ¥4,450 ¥4,190 ¥4,190 ¥4,190 ¥5,020
125 ¥6,310 ¥5,850 ¥5,850 ¥5,850 ¥6,880
150 ¥9,930 ¥9,410 ¥9,410 ¥9,410
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ
