   09   アスファルト・シート防水用　コーナードレイン
アスファルト・シート防水用のコーナードレイン　LS1D、LS1Lの画像と断面図
LS1D LS1L
LS1D画像 LS1L画像

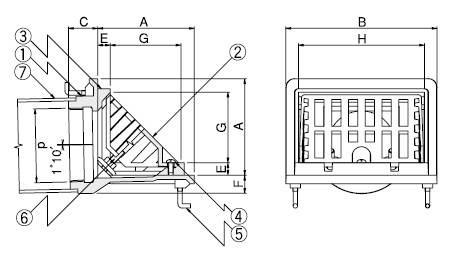

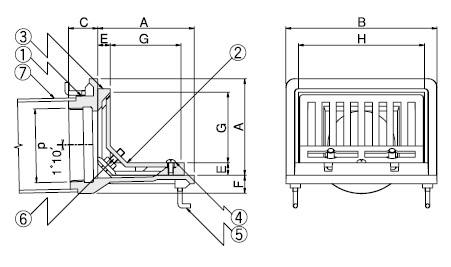

LS1D断面図 LS1L断面図
◆　特徴　◆
  1. 型枠に取付けてコンクリを打込みます。
  2. アスファルト・シート防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
参照 縦引きドレインの施工要領
参照 納まり図
■コーナードレインの形式説明
LS1D 50 L=200
↑
種類 呼び径 壁厚
※壁厚をご指示ください
部品構成表
品番 品名 備考 数
1 本体 FC200
2 ストレーナー FC200
3 防水層押え FC200
4 プラマイねじ M6x12 1
5 アンカー Ｍ6 4
6 ボルト M8x40 2
7 スペーサー VU
寸法表
サイズ A B C d E F G H
50(2吋) 100 160 34 59.6 15 16 69 130
65(2.5吋) 100 160 34 75.1 16 69 130
75(3吋) 115 180 34 87.8 21 84 150
100(4吋) 140 210 40 113 24 109 180
125(5吋) 165 240 43 138.4 24 134 208
150(6吋) 190 260 47 163.8 37 159 228
税込価格表
（壁厚L=80～200mm）
呼び径 LS1D LS1L
50 ¥4,090 ¥4,090
65 ¥4,550 ¥4,550
75 ¥5,070 ¥5,070
100 ¥6,110 ¥6,110
125 ¥8,900 ¥8,900
150 ¥14,790 ¥14,790
税込価格表
（壁厚L=201～500mm）
呼び径 LS1D LS1L
50 ¥4,350 ¥4,350
65 ¥4,810 ¥4,810
75 ¥5,330 ¥5,330
100 ¥6,360 ¥6,360
125 ¥9,160 ¥9,160
150 ¥15,050 ¥15,050
※ ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
