   47   接続直管・呼樋・継手


1.塩ビネジ管・鋼管ネジ管・貫通スリーブ  2.呼樋・バルソケ・テーパースリーブ  3.継手

1.鋼管ネジ管・塩ビネジ管・貫通スリーブ

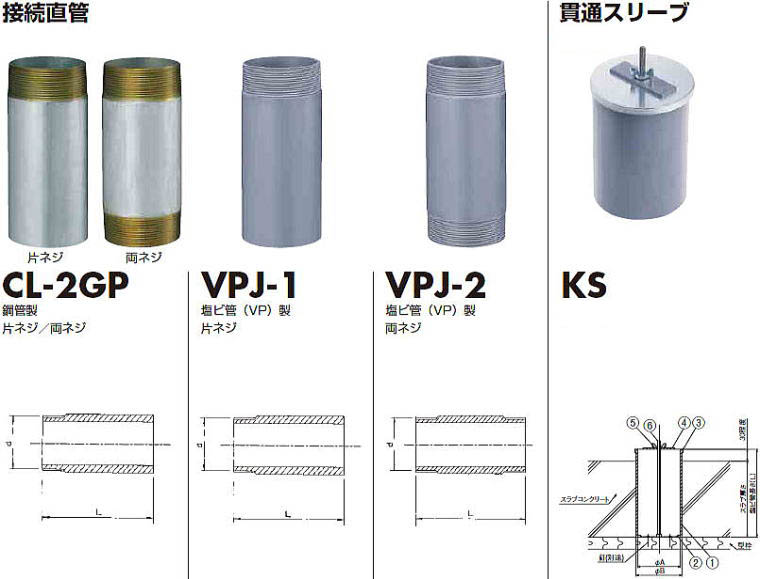

塩ビネジ管・鋼管ネジ管・貫通スリーブ CL-2GP・VPJ-1・VPJ-2・KS
■製品情報
CL-2GP
  • dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。
  • 白管が標準です。
VPJ-1、VPJ-2
  • dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。
KS
  • スラブコンクリート打設と同時に縦管などを上下に通すための貫通穴を設けるための打込金具です。
  • 塩ビ管長さ(L寸法)はスラブ厚さ+30mm程度で設定して下さい。
■部品構成表
品番 部品名 数量 材質 備考
1 スリーブ 1 塩ビ VU管
2 位置決め座 1 SPCC -
3 保護カバー 1 SPCC
4 押え板 1 SS400
5 蝶ナット 1 SWRM M8
6 長ネジ 1
■接続直管 片ネジ(鋼管)の形式説明
接続直管 片ネジ CL-2GP 50 L=150
種類 呼び径 長さ
*直管長さをご指示ください。
■接続直管 片ネジ(塩ビ管)の形式説明
接続直管 片ネジ VPJ-1 50 L=150
種類 呼び径 長さ
*直管長さをご指示ください。
■貫通スリーブの形式説明
貫通スリーブ KS-VU 50 1
種類 呼び径 長さ
*スリーブ長さをご指示ください。
● 接続直管 CL-2GP 寸法・価格表 ●
形式 呼ビ径 ネジ径d
mm
税込価格
L=150 L=200 L=250 L=300 L=350 L=400 L=450 L=500
接続直管 片ネジ CL-2GP-50 50 59.6 ¥1,220 ¥1,270 ¥1,380 ¥1,480 ¥1,750 ¥2,010 ¥2,120 ¥2,170
接続直管 片ネジ CL-2GP-65 65 75.2 ¥1,320 ¥1,430 ¥1,690 ¥2,010 ¥2,220 ¥2,430 ¥2,640 ¥2,910
接続直管 片ネジ CL-2GP-75 75 87.9 ¥1,380 ¥1,540 ¥1,850 ¥2,120 ¥2,700 ¥2,800 ¥3,010 ¥3,120
接続直管 片ネジ CL-2GP-100 100 113.0 ¥1,750 ¥2,120 ¥2,430 ¥2,800 ¥3,070 ¥3,650 ¥3,910 ¥4,230
接続直管 片ネジ CL-2GP-125 125 138.4 ¥2,380 ¥2,800 ¥3,120 ¥3,540 ¥4,230 ¥4,600 ¥5,130 ¥5,500
接続直管 片ネジ CL-2GP-150 150 163.8 ¥3,280 ¥3,750 ¥4,390 ¥4,810 ¥5,710 ¥6,340 ¥6,760 ¥7,400
接続直管 両ネジ CL-2GP-50 50 59.6 ¥1,380 ¥1,480 ¥1,540 ¥1,750 ¥2,220 ¥2,380 ¥2,430 ¥2,640
接続直管 両ネジ CL-2GP-65 65 75.2 ¥1,480 ¥1,750 ¥2,010 ¥2,170 ¥2,640 ¥2,860 ¥3,010 ¥3,280
接続直管 両ネジ CL-2GP-75 75 87.9 ¥1,540 ¥1,850 ¥2,170 ¥2,380 ¥2,860 ¥3,120 ¥3,330 ¥3,540
接続直管 両ネジ CL-2GP-100 100 113.0 ¥2,170 ¥2,540 ¥2,800 ¥3,070 ¥3,810 ¥4,180 ¥4,440 ¥4,760
接続直管 両ネジ CL-2GP-125 125 138.4 ¥2,910 ¥3,330 ¥3,700 ¥4,070 ¥5,020 ¥5,340 ¥5,710 ¥6,020
接続直管 両ネジ CL-2GP-150 150 163.8 ¥4,020 ¥4,550 ¥5,130 ¥5,710 ¥6,550 ¥7,130 ¥7,660 ¥8,030
● 接続直管 VPJ 寸法・価格表 ●
形式 呼ビ径 ネジ径d
mm
税込価格
L=150 L=200 L=250 L=300 L=350 L=400 L=450 L=500
接続直管 片ネジ VPJ-1-50 50 59.6 ¥590 ¥640 ¥690 ¥740 ¥800 ¥850 ¥900 ¥1,010
接続直管 片ネジ VPJ-1-65 65 75.2 ¥640 ¥690 ¥740 ¥800 ¥850 ¥1,010 ¥1,170 ¥1,270
接続直管 片ネジ VPJ-1-75 75 87.9 ¥690 ¥800 ¥900 ¥1,010 ¥1,270 ¥1,380 ¥1,480 ¥1,690
接続直管 片ネジ VPJ-1-100 100 113.0 ¥900 ¥1,170 ¥1,320 ¥1,430 ¥1,540 ¥1,690 ¥2,060 ¥2,220
接続直管 片ネジ VPJ-1-125 125 138.4 ¥1,380 ¥1,480 ¥1,690 ¥1,960 ¥2,220 ¥2,640 ¥2,910 ¥3,170
接続直管 片ネジ VPJ-1-150 150 163.8 ¥2,170 ¥2,430 ¥2,800 ¥3,120 ¥3,490 ¥3,810 ¥4,330 ¥4,600
接続直管 両ネジ VPJ-2-50 50 59.6 ¥690 ¥800 ¥850 ¥900 ¥1,170 ¥1,270 ¥1,380 ¥1,540
接続直管 両ネジ VPJ-2-65 65 75.2 ¥800 ¥850 ¥1,010 ¥1,170 ¥1,270 ¥1,320 ¥1,430 ¥1,960
接続直管 両ネジ VPJ-2-75 75 87.9 ¥1,010 ¥1,170 ¥1,320 ¥1,380 ¥1,540 ¥1,750 ¥1,960 ¥2,540
接続直管 両ネジ VPJ-2-100 100 113.0 ¥1,320 ¥1,430 ¥1,540 ¥1,750 ¥2,060 ¥2,330 ¥2,540 ¥3,280
接続直管 両ネジ VPJ-2-125 125 138.4 ¥1,960 ¥2,170 ¥2,640 ¥2,910 ¥3,330 ¥3,810 ¥4,230 ¥4,440
接続直管 両ネジ VPJ-2-150 150 163.8 ¥3,120 ¥3,490 ¥4,070 ¥4,330 ¥4,600 ¥5,500 ¥6,600 ¥7,500
● 貫通スリーブ KS 寸法・価格表 ●
呼ビ径 寸法 mm L=~200 L=201~250 L=251~300 L=301~350
A B 形式 税込価格 形式 税込価格 形式 税込価格 形式 税込価格
65 71 76 KS-VU65-1 ¥640 KS-VU65-2 ¥740 KS-VU65-3 ¥800 KS-VU65-4 ¥850
75 83 89 KS-VU75-1 ¥740 KS-VU75-2 ¥850 KS-VU75-3 ¥900 KS-VU75-4 ¥960
100 107 114 KS-VU100-1 ¥850 KS-VU100-2 ¥1,010 KS-VU100-3 ¥1,060 KS-VU100-4 ¥1,170
125 131 140 KS-VU125-1 ¥960 KS-VU125-2 ¥1,320 KS-VU125-3 ¥1,380 KS-VU125-4 ¥1,430
150 154 165 KS-VU150-1 ¥1,270 KS-VU150-2 ¥1,540 KS-VU150-3 ¥1,690 KS-VU150-4 ¥1,910


2.呼樋・バルソケ・テーパースリーブ

呼樋・バルソケ・テーパースリーブ CL・CL-1GP・VS・TS
■製品情報
  • dネジ部は管用テーパねじを施しています。
CL
  • ドレン本体との接続のネジ部(A)にはシールテープ、コーキング剤等を併用して取付施工を行ってください。
CL-1GP
  • 黒管が標準です。(CSコート)
VS
  • 管用テーパねじ(めねじ)部にVP・VU管を接続する場合に使用します。
■部品構成表
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
■呼樋の形式説明
呼樋 CL 50 L=150
種類 呼び径 長さ
*呼樋長さをご指示ください。
■バルソケの形式説明
バルソケ VS 50
種類 呼び径
■テーパースリーブの形式説明
テーパースリーブ TS 50
種類 呼び径
● コーナードレン用呼樋 CL(鋳鉄製) 寸法・価格表 ●
形式 呼ビ径 寸法 mm 呼樋長さ mm
ネジ径d ネジ径
有効長A
D H T L=150 L=200 L=250 L=300
F 税込価格 F 税込価格 F 税込価格 F 税込価格
呼樋 CL50 50 59.6 23.4 62 60 5.0 175 ¥1,320 225 ¥1,960 275 ¥2,170
呼樋 CL65 65 75.2 26.7 77 60 5.0 180 ¥1,960 230 ¥2,010 280 ¥2,430
呼樋 CL75 75 87.9 29.8 90 60 5.5 190 ¥2,280 240 ¥2,640 290 ¥3,440 340 ¥3,810
呼樋 CL100 100 113.0 35.8 115 60 5.5 210 ¥3,170 260 ¥3,440 310 ¥4,490 360 ¥5,020
呼樋 CL125 125 138.4 40.1 141 60 6.5 220 ¥4,700 270 ¥5,440 320 ¥6,500

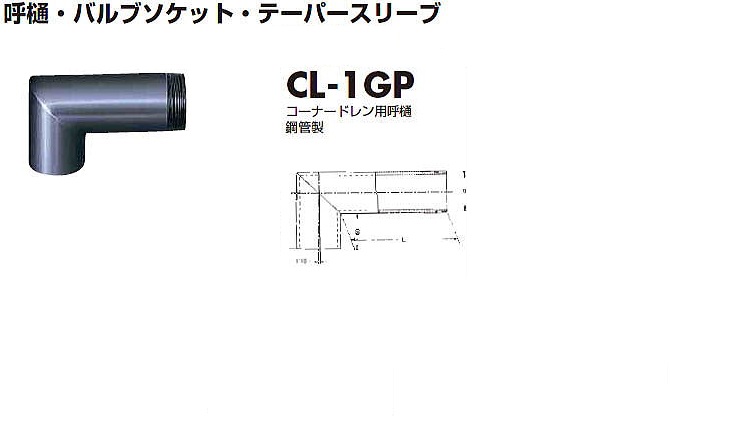

● コーナードレン用呼樋 CL-1GP(鋼管製) 寸法・価格表 ●
形式 呼ビ径 寸法 mm 税込価格
ネジ径d H L=150 L=200 L=250 L=300 L=400
呼樋 CL-1GP50 50 59.6 90 ¥4,230 ¥4,490 ¥4,810 ¥5,180 ¥5,440
呼樋 CL-1GP65 65 75.2 98 ¥4,490 ¥4,810 ¥5,230 ¥5,500 ¥6,180
呼樋 CL-1GP75 75 87.9 105 ¥5,130 ¥5,440 ¥5,760 ¥6,290 ¥6,710
呼樋 CL-1GP100 100 113.0 117 ¥6,550 ¥6,920 ¥7,450 ¥7,820 ¥8,450
呼樋 CL-1GP125 125 138.4 130 ¥7,980 ¥9,090 ¥9,980 ¥10,930 ¥11,300
呼樋 CL-1GP150 150 163.8 143 ¥10,140 ¥11,150 ¥12,470 ¥14,630 ¥17,270
● バルブソケット VS(塩ビ製) 寸法・価格表 ●
形式 呼ビ径 寸法 mm 税込
価格
ネジ径d D1 D2 L1 L2
バルソケ VS50 50 59.6 70 61 106 23 ¥430
バルソケ VS65 65 75.2 87 77 112 27 ¥640
バルソケ VS75 75 87.9 102 90 122 30 ¥690
バルソケ VS100 100 113.0 130 115 148 36 ¥1,270
● テーパースリーブ TS(鋳鉄製)TS 寸法・価格表 ●
形式 呼ビ径 寸法 mm 税込
価格
ネジ径d A B C H T
テーパースリーブ TS50 50 59.6 47 52 46 144 5.0 ¥900
テーパースリーブ TS65 65 75.2 61 68 62 153 5.0 ¥1,060
テーパースリーブ TS75 75 87.9 74 78 72 164 5.0 ¥1,220
テーパースリーブ TS100 100 113.0 98 101 95 169 5.5 ¥2,220
テーパースリーブ TS125 125 138.4 122 126 119 172 6.0 ¥2,750
テーパースリーブ TS150 150 163.8 147 147 140 172 6.0 ¥4,020
テーパースリーブ TS200 200 214.6 197 195 188 190 7.0 ¥7,450
