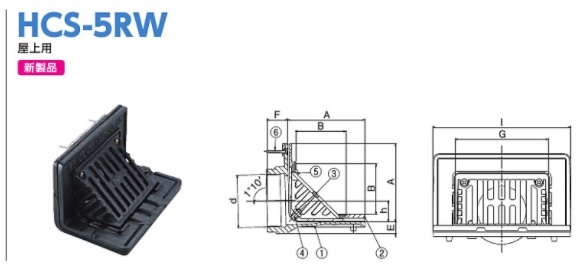

1. シート防水用 木付け用ルーフドレン ねじ込み式
|
|
|
|
|
|
|
◆ 特徴 ◆ |
|
■製品情報 |
|
- 防水層の張掛け幅が50mm以上ありますので、防水層との密着が向上し、より確実にできます。
- 防水対応： シート防水対応です。
|
- ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- 耐水合板は12mmを使用すると施工図のように納まり、漏水事故を防ぎます。
- ｄネジ部は管用テーパねじを施しています。
|
|
|
|
■木付け用ルーフドレンの形式説明
|
木付け用ルーフドレン |
|
HCS-5RW |
|
75 |
|
|
|
↑ |
|
↑ |
|
|
|
種類 |
|
呼び径 |
|
|
■部品構成表
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
ナイロンコート |
| 3 |
なべ小ねじ |
1 |
SUS304 |
M6x45L |
|
|
|
|
|
|
|
● 寸法・価格表 ●
| 呼び径 |
ネジ径d |
寸法 mm |
税込価格 |
| 本体 |
ストレーナ |
| A |
E |
F |
I |
h |
B |
h |
| 75 |
Rc3(87.9) |
130 |
20 |
35 |
230 |
35.5 |
85 |
155 |
¥7,910 |
| 100 |
Rc4(113) |
155 |
23 |
40 |
260 |
48 |
100 |
172 |
¥10,090 |
|
|
|
|
| ＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。 |
|
|
|

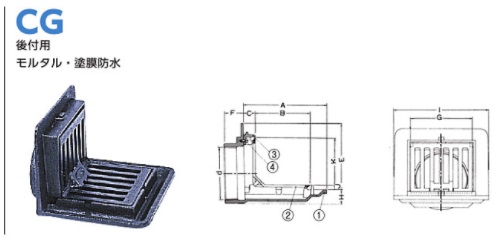

2. モルタル防水用 木付け用ルーフドレン ねじ込み式
|
|
|
|
|
|
|
◆ 特徴 ◆ |
|
■製品情報 |
|
- 後付用のルーフドレインです。
- 防水対応： モルタル・塗膜防水対応です。
|
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- 呼び桶にVP管を接続の場合はバルブソケットをご使用ください。
- ｄネジ部は管用テーパねじを施しています。
|
|
|
|
■木付け用ルーフドレンの形式説明
|
木付け用ルーフドレン |
|
CG |
|
75 |
|
|
|
↑ |
|
↑ |
|
|
|
種類 |
|
呼び径 |
|
|
■部品構成表
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
受枠 |
1 |
| 4 |
止めビス |
1 |
SS |
M5x10L |
|
|
|
|
|
|
|
● 寸法・価格表 ●
| 呼び径 |
ネジ径d |
本体 |
ストレーナ |
受枠 |
税込価格 |
| A |
E |
F |
H |
I |
h |
J |
B |
G |
K |
C |
| 50 |
Rc2(59.6) |
140 |
90 |
27 |
29.5 |
140 |
6.5 |
10 |
90 |
80 |
60 |
20 |
¥3,280 |
| 65 |
Rc2½(75.2) |
140 |
90 |
29 |
30 |
140 |
14 |
10 |
90 |
80 |
60 |
20 |
¥3,590 |
| 75 |
Rc3(87.9) |
175 |
140 |
34 |
30 |
200 |
21 |
10 |
115 |
130 |
100 |
25 |
¥4,320 |
| 100 |
Rc4(113) |
175 |
140 |
38 |
30 |
200 |
33 |
10 |
115 |
130 |
100 |
25 |
¥4,840 |
|
|
|
|
| ＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。 |
|
|
|
