   01   アスファルト・シート防水 ルーフドレイン 差込式

アスファルト・シート防水のルーフドレイン SV1R、SV1F、SV1S、SV1B、SV1Pの画像と断面図
SV1R
屋上用
SV1F
屋上・フロア用
SV1S
廊下・踊り場用
sv1r画像 sv1f画像 sv1s画像
sv1r断面図 sv1f断面図 sv1s断面図
SV1B
中継用
SV1P
雨水飛散防止
施行例

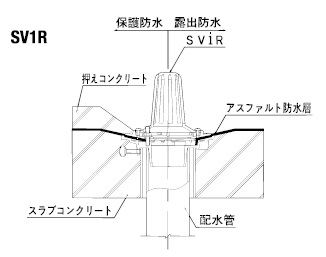

sv1b画像 sv1p画像 sv1r施工図

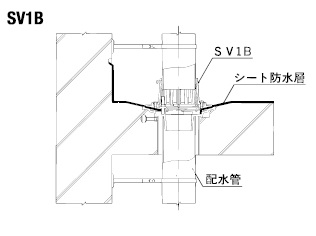

sv1b断面図 sv1p断面図 sv1b施工図
◆ 特徴 ◆
  1. 型枠に取付けてコンクリを打込みます。
  2. アスファルト・シート防水対応です。
  3. 塩ビ管等に直接差し込んで接続します。
参照 縦引きドレインの施工要領
参照 納まり図

部品構成表
品番 品名 備考 品番 品名 備考
1 本体 FC200 6 スペーサー VU
2 防水層押え FC200 7 ボルト M8x40 3
3 ストレーナー FC200 8 プラマイねじ M6x12 3
4 プラマイねじ M6x12 2 9 ボルト M8x30 3
5 うちわボルト M8x30 3
■ルーフドレインの形式説明
SV1R 50 H=200
種類 呼び径 スラブ厚
寸法表  ※SV1Pに150規格はありません
サイズ A1 A2 B1 B2 C1 H1 H2 H3 H4
50(2吋) 160 48 104 64 147 70以上 112 42 72
65(2.5吋) 195 64 135 80 179 127 42
75(3吋) 195 74 135 93 179 127 42
100(4吋) 220 97 161 118 204 152 47
125(5吋) 250 122 191 144 234 177 47
150(6吋) 282 143 223 169 266 192 47 97
税込価格表(スラブ厚70~200mm)
呼径 SV1R SV1F SV1S SV1B SV1P
50 ¥2,480 ¥2,330 ¥2,330 ¥2,330 ¥3,040
65 ¥2,890 ¥2,690 ¥2,690 ¥2,690 ¥3,400
75 ¥3,090 ¥2,890 ¥2,890 ¥2,890 ¥3,600
100 ¥3,650 ¥3,400 ¥3,400 ¥3,400 ¥4,100
125 ¥5,930 ¥5,470 ¥5,470 ¥5,470 ¥6,480
150 ¥7,850 ¥7,800 ¥7,800 ¥7,800
税込価格表(スラブ厚201~500mm)
呼径 SV1R SV1F SV1S SV1B SV1P
50 ¥2,740 ¥2,590 ¥2,590 ¥2,590 ¥3,290
65 ¥3,140 ¥2,940 ¥2,940 ¥2,940 ¥3,650
75 ¥3,340 ¥3,140 ¥3,140 ¥3,140 ¥3,850
100 ¥3,900 ¥3,650 ¥3,650 ¥3,650 ¥4,360
125 ¥6,180 ¥5,720 ¥5,720 ¥5,720 ¥6,730
150 ¥8,100 ¥8,050 ¥8,050 ¥8,050
