SV2R、SV2F、SV2S、SV2B、SV2Pは、差込式の縦引き、アスファルト・シート防水のルーフドレインの最もスタンダードなタイプです。

ニムラ ルーフドレインの販売

ショップタイトル
お店からのご案内
お店からのご案内2
支払い方法 送料 出荷営業日
銀行
振込
代金
引換
掛け
後払
一部除き本州・四国 1,944円
その他別途お見積り
通常1~4日
欠品時ご連絡

   02   後付 アスファルト・シート防水 ルーフドレイン 差込式

後付 アスファルト・シート防水 ルーフドレイン SV2R、SV2F、SV2S、SV2B、SV2Pの画像と断面図
SV2R
屋上用
SV2F
屋上・フロア用
SV2S
廊下・踊り場用
SV2R画像 SV2F画像 SV2S画像
SV2R断面図 SV2F断面図 SV2S断面図
SV2B
中継用
SV2P
雨水飛散防止
施行例

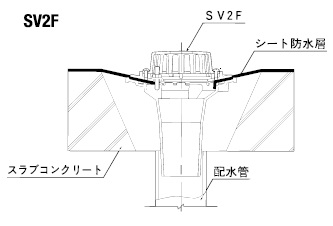

SV2B画像 SV2P画像 SV2F施工図

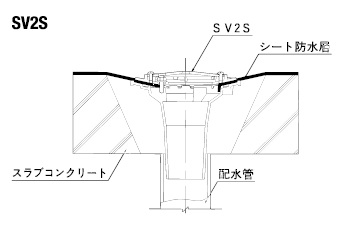

SV2B断面図 SV2P断面図 SV2S施工図
◆ 特徴 ◆
  1. 既設の床面等に孔を開けて後付けします。
  2. アスファルト・シート防水対応です。
  3. 塩ビ管等に直接差し込んで接続します。
参照 納まり図
■ルーフドレインの形式説明
SV2R 50
種類 呼び径
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 プラマイねじ M6x12 2
5 アンカー M6 3
6 ボルト M8x40 3
7 プラマイねじ M6x12 3
8 ボルト M8x30 3

税込価格表(スラブ厚70~200mm)
呼径 SV2R SV2F SV2S SV2B SV2P
50 ¥2,400 ¥2,250 ¥2,250 ¥2,250 ¥2,950
65 ¥2,800 ¥2,600 ¥2,600 ¥2,600 ¥3,300
75 ¥3,000 ¥2,800 ¥2,800 ¥2,800 ¥3,500
100 ¥3,550 ¥3,300 ¥3,300 ¥3,300 ¥4,000
125 ¥5,800 ¥5,350 ¥5,350 ¥5,350 ¥6,350
150 ¥7,700 ¥7,650 ¥7,650 ¥7,650
寸法表(SV2R・SV2F・SV2S・SV2B・SV2P)
  ※SV2Pに150規格はありません
サイズ A1 A3 B1 B2 C1 H1 H2 H3 H4
50(2吋) 160 45 104 64 147 175 112
65(2.5吋) 195 61 135 80 179 175 127 42
75(3吋) 195 68 135 93 179 175 127 72
100(4吋) 220 90 161 118 204 190 152
125(5吋) 250 115 191 144 234 190 177 47
150(6吋) 282 136 223 169 266 190 192 97
