SG1R、SG1F、SG1S、SG1B、SG1Pは、アスファルト・シート防水のルーフドレインの最もスタンダードなタイプです。ねじ込接続ですので一度ネジ管に接続してから樋等に接続します。

ニムラ ルーフドレインの販売

ショップタイトル
お店からのご案内
お店からのご案内2
支払い方法 送料 出荷営業日
銀行
振込
代金
引換
掛け
後払
一部除き本州・四国 1,944円
その他別途お見積り
通常1~4日
欠品時ご連絡

   03   アスファルト・シート防水 ルーフドレイン ねじ込式

アスファルト・シート防水のルーフドレイン SG1R、SG1F、SG1S、SG1B、SG1Pの画像と断面図

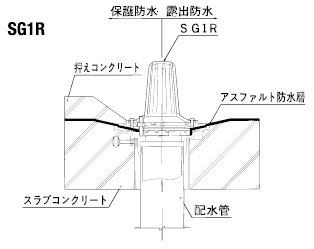

SG1R
屋上用
SG1F
屋上・フロア用
SG1S
廊下・踊り場用
SG1R画像 SG1F画像 SG1S画像
断面図 断面図 断面図

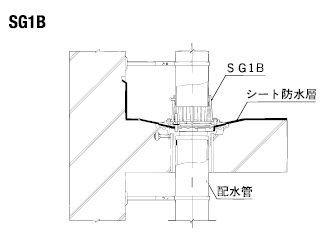

SG1B
中継用
SG1P
雨水飛散防止
施行例
SG1B画像 SG1P画像 施工図
断面図 断面図 施工図
◆ 特徴 ◆
  1. 型枠に取付けてコンクリを打込みます。
  2. アスファルト・シート防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
参照 縦引きドレインの施工要領
参照 納まり図
■ルーフドレインの形式説明
SG1R 50 H=200
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 プラマイねじ M6x12 2
5 うちわボルト M8x30 3
6 スペーサー VU
7 ボルト M8x40 3
8 プラマイねじ C2700 3
9 ボルト M8x30 3
寸法表  ※SG1Pに150規格はありません
サイズ A1 d B1 B2 C1 H1 H2 H3 H4
50(2吋) 160 59.6 104 64 147 112
65(2.5吋) 195 75.1 135 80 179 127 42
75(3吋) 195 87.8 135 93 179 70以上 127 72
100(4吋) 220 113 161 118 204 152
125(5吋) 250 138.4 191 144 234 177 47
150(6吋) 282 163.8 223 169 266 192 97
税込価格表(スラブ厚70~200mm)
呼径 SG1R SG1F SG1S SG1B SG1P
50 ¥2,900 ¥2,750 ¥2,750 ¥2,750 ¥3,450
65 ¥3,400 ¥3,200 ¥3,200 ¥3,200 ¥3,900
75 ¥3,550 ¥3,350 ¥3,350 ¥3,350 ¥4,050
100 ¥4,150 ¥3,900 ¥3,900 ¥3,900 ¥4,600
125 ¥6,700 ¥6,250 ¥6,250 ¥6,250 ¥7,250
150 ¥8,350 ¥8,300 ¥8,300 ¥8,300
税込価格表(スラブ厚201~500mm)
呼径 SG1R SG1F SG1S SG1B SG1P
50 ¥3,150 ¥3,000 ¥3,000 ¥3,000 ¥3,700
65 ¥3,650 ¥3,450 ¥3,450 ¥3,450 ¥4,150
75 ¥3,800 ¥3,600 ¥3,600 ¥3,600 ¥4,300
100 ¥4,400 ¥4,150 ¥4,150 ¥4,150 ¥4,850
125 ¥6,950 ¥6,500 ¥6,500 ¥6,500 ¥7,500
150 ¥8,600 ¥8,550 ¥8,550 ¥8,550
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ
