   04   後付 アスファルト・シート防水 ルーフドレイン ねじ込式

アスファルト・シート防水のルーフドレイン SG1R、SG1F、SG1S、SG1B、SG1Pの画像と断面図
SG2R
屋上用
SG2F
屋上・フロア用
SG2S
廊下・踊り場用
SG2R画像 SG2F画像 SG2S画像
SG2R断面図 SG2F断面図 SG2S断面図
SG2B
中継用
SG2P
雨水飛散防止
施行例

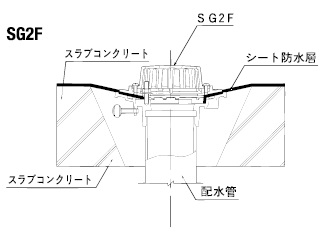

SG2B画像 SG2P画像 SG2F施工図

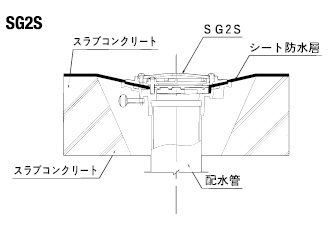

SG2B断面図 SG2P断面図 SG2S施工図
◆ 特徴 ◆
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 プラマイねじ M6x12 2
5 アンカー M6 3
6 ボルト M8x40 3
7 プラマイねじ M6x12 3
8 ボルト M8x30 3
  1. 既設の床面等に孔を開けて後付けしますので、補修用に使用されることが多いタイプです。
  2. アスファルト・シート防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
参照 納まり図
■ルーフドレインの形式説明
SG2R 50
種類 呼び径
寸法表※SG2Pに150規格はありません
サイズ A1 d B1 B2 C1 H1 H2 H3 H4
50(2吋) 160 59.6 104 64 147 55 112 42 72
65(2.5吋) 195 75.1 135 80 179 60 127
75(3吋) 195 87.8 135 93 179 60 127
100(4吋) 220 113 161 118 204 60 152 47
125(5吋) 250 138.4 191 144 234 65 177
150(6吋) 282 163.8 223 169 266 65 192 97
税込価格表(スラブ厚70~200mm)
呼径 SG2R SG2F SG2S SG2B SG2P
50 ¥3,310 ¥3,160 ¥3,160 ¥3,160 ¥3,880
65 ¥3,570 ¥3,370 ¥3,370 ¥3,370 ¥4,140
75 ¥4,040 ¥3,830 ¥3,830 ¥3,830 ¥4,610
100 ¥5,230 ¥4,970 ¥4,970 ¥4,970 ¥5,800
125 ¥6,420 ¥5,950 ¥5,950 ¥5,950 ¥6,980
150 ¥8,950 ¥8,430 ¥8,430 ¥8,430
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
