   05-1   先付 アスファルト・シート防水 ルーフドレイン 差込式

アスファルト・シート防水のルーフドレイン MV1R、MV1P、MV1S、MV1B、MV1Pの画像と断面図
MV1R
屋上用

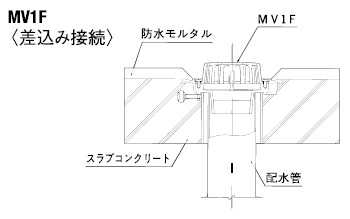

MV1F
屋上・フロア用
MV1S
廊下・踊り場用
MV1画像 MV1画像 MV1画像
MV1断面図 MV1断面図 MV1断面図

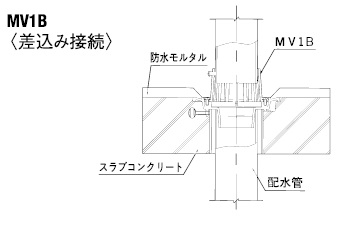

MV1B
中継用
MV1P
<雨水飛散防止
施行例
MV1画像 MV1画像 MV1施工図
MV1断面図 MV1断面図 MV1施工図
◆ 特徴 ◆
  1. 型枠に取付けてコンクリを¥打込みます。
  2. モルタル・塗膜防水対応です。
  3. 塩ビ管等を直接差し込んで接続します。
参照 縦引きドレインの施工要領
参照 納まり図
部品構成表
品番 品名 備考
1 本体 FC200
2 ストレーナー FC200
3 プラマイねじ M6x12 2
4 うちわボルト M8x30 3
5 スペーサー VU
6 プラマイねじ C2700 3
■ルーフドレインの形式説明
MV1R 50 H=200
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
寸法表  ※(MV1P150は規格なし)
サイズ A1 A2 B1 B2 H1 H2 H3 H4
50(2吋) 150 48 104 64 70以上 101 31 61
65(2.5吋) 185 64 135 80 116
75(3吋) 185 74 135 93 116
100(4吋) 210 97 161 118 141 36
125(5吋) 240 122 191 144 166
150(6吋) 272 143 223 169 181 86
税込価格表(スラブ厚70~200mm)
呼径 MV1R MV1F MV1S MV1B MV1P
50 ¥1,600 ¥1,450 ¥1,450 ¥1,450 ¥2,150
65 ¥1,850 ¥1,650 ¥1,650 ¥1,650 ¥2,350
75 ¥1,950 ¥1,750 ¥1,750 ¥1,750 ¥2,450
100 ¥2,500 ¥2,250 ¥2,250 ¥2,250 ¥2,950
125 ¥4,150 ¥3,700 ¥3,700 ¥3,700 ¥4,700
150 ¥5,850 ¥5,800 ¥5,800 ¥5,800
税込価格表(スラブ厚201~500mm)
呼径 MV1R MV1F MV1S MV1B MV1P
50 ¥1,850 ¥1,700 ¥1,700 ¥1,700 ¥2,400
65 ¥2,100 ¥1,900 ¥1,900 ¥1,900 ¥2,600
75 ¥2,200 ¥2,000 ¥2,000 ¥2,000 ¥2,700
100 ¥2,750 ¥2,500 ¥2,500 ¥2,500 ¥3,200
125 ¥4,400 ¥3,950 ¥3,950 ¥3,950 ¥4,950
150 ¥6,100 ¥6,050 ¥6,050 ¥6,050
