   10   後付 コーナードレイン アスファルトシート防水

アスファルト・シート防水用のコーナードレイン LS2D、LS2Lの画像と断面図
LS2D LS2L
LS2D画像 LS2L画像

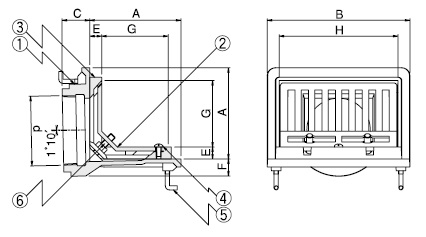

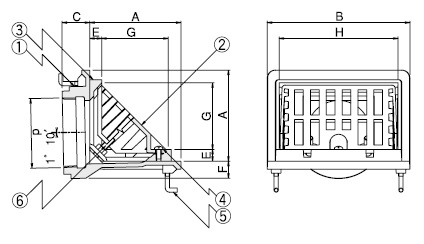

LS2D断面図 LS2L断面図
◆ 特徴 ◆
  1. 型枠に取付けてコンクリを打込みます。
  2. アスファルト・シート防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
参照 縦引きドレインの施工要領
参照 納まり図
部品構成表
品番 品名 備考
1 本体 FC200
2 ストレーナー FC200
3 防水層押え FC200
4 プラマイねじ M6x12 1
5 アンカー M6 4
6 ボルト M8x40 2
■コーナードレインの形式説明
LS2D 50 L=200

種類 呼び径 壁厚
※壁厚をご指示ください
寸法表
サイズ A B C d E F G H
50(2吋) 100 160 34 59.6 15 16 69 130
65(2.5吋) 100 160 34 75.1 16 69 130
75(3吋) 115 180 34 87.8 21 84 150
100(4吋) 140 210 40 113.0
24 109 180
125(5吋) 165 240 43 138.4 24 134 208
150(6吋) 190 260 47 163.8 37 159 228
税込価格表
呼び径 LS2D LS2L
50 ¥2,800 ¥2,800
65 ¥3,150 ¥3,150
75 ¥3,450 ¥3,450
100 ¥4,300 ¥4,300
125 ¥7,200 ¥7,200
150 ¥11,450 ¥11,450
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
