   11-1   モルタル・塗膜防水 コーナードレイン

アスファルト・シート防水用のコーナードレイン LM1D、LM1Lの画像と断面図
LM1D LM1L
LM1D画像 LM1L画像

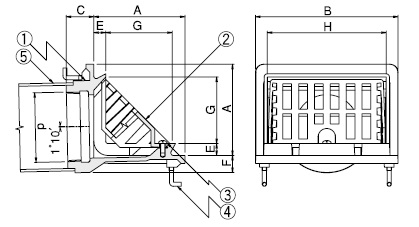

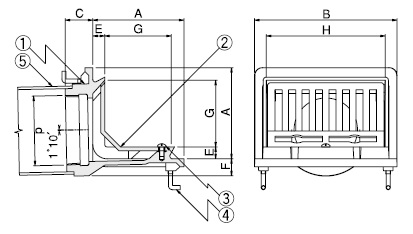

LM1D断面図 LM1L断面図
◆ 特徴 ◆
  1. 型枠に取付けてコンクリを打込みます。
  2. モルタル・塗膜防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
参照 打込み横引きドレインの施工要領
部品構成表
品番 品名 備考
1 本体 FC200
2 ストレーナー FC200
3 プラマイねじ M6x12 1
4 アンカー M6 4
5 スペーサー VU
■コーナードレインの形式説明
LM1D 50 L=200

種類 呼び径 壁厚
※壁厚をご指示ください
寸法表
サイズ A B C d E F G H
50(2吋) 100 160 34 59.6 15 16 69 130
65(2.5吋) 100 160 34 75.1 16 69 130
75(3吋) 115 180 34 87.8 21 84 150
100(4吋) 140 210 40 113 24 109 180
125(5吋) 165 240 43 138.4 24 134 208
150(6吋) 190 260 47 163.8 37 159 228
税込価格表
(壁厚L=80~200mm)
呼び径 LM1D LM1L
50 ¥2,750 ¥2,750
65 ¥3,100 ¥3,100
75 ¥3,500 ¥3,500
100 ¥3,900 ¥3,900
125 ¥6,200 ¥6,200
150 ¥10,500 ¥10,500
税込価格表
(壁厚L=201~500mm)
呼び径 LM1D LM1L
50 ¥3,000 ¥3,000
65 ¥3,350 ¥3,350
75 ¥3,750 ¥3,750
100 ¥4,150 ¥4,150
125 ¥6,450 ¥6,450
150 ¥10,750 ¥10,750
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

   11-2   セットアップコーナードレイン モルタル・塗膜防水用

LM1D+抜型C・LSML抜型+Cの画像と図
LM1D+抜型C・LSML抜型+C
 LM1D+抜型C画像  LM1D+抜型C断面図
施工方法
LM1D+抜型C施工図01
ドレイン本体を型枠にセット後、長ボルトを取付けます。
LM1D+抜型C画像施工図02
養生シートを貼り、抜型をセットし、蝶ナット ワッシャーで固定して完了。

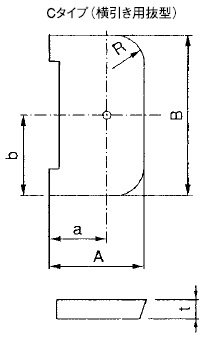

抜型C寸法表
型 式 ドレインサイズ-抜型厚 A a B b R t 型 式 ドレインサイズ-抜型厚 A a B b R t
抜型 C 50-30 145 72 250 125 50 30 抜型 C 75-50 160 87 270 135 50 50
抜型 C 50-40 145 72 250 125 50 40 抜型 C 100-30 185 112 300 150 50 30
抜型 C 50-50 145 72 250 125 50 50 抜型 C 100-40 185 112 300 150 50 40
抜型 C 75-30 160 87 270 135 50 30 抜型 C 100-50 185 112 300 150 50 50
抜型 C 75-40 160 87 270 135 50 40
発注型式
LM1D + C 50 - 30 L=200
ドレイン形式 抜型種類 ドレインサイズ 抜型厚 壁厚
※抜型厚・スラブ厚の指定をしてください
◆ 特徴 ◆
  1. ドレイン・抜型のセット発注です。
  2. 抜型は発泡スチロール、1回使用型です。
  3. サイズは50・75・100のみです。
  4. モルタル・塗膜防水対応、ねじ込接続です。
参照 納まり図
セットアップドレイン
LM1D+抜型C
 サイズ 抜型厚  税込価格
壁厚L=80~200mm 壁厚L=201~500mm
50 30 ¥4,750 ¥5,000
40 ¥4,800 ¥5,050
50 ¥5,000 ¥5,250
75 30 ¥5,600 ¥5,850
40 ¥5,650 ¥5,900
50 ¥5,800 ¥6,050
100 30 ¥6,300 ¥6,550
40 ¥6,350 ¥6,600
50 ¥6,450 ¥6,700
セットアップドレイン
LM1L+抜型C
 サイズ 抜型厚 税込価格
壁厚L=80~200mm 壁厚L=201~500mm
50 30 ¥4,750 ¥5,000
40 ¥4,800 ¥5,050
50 ¥5,000 ¥5,250
75 30 ¥5,600 ¥5,850
40 ¥5,650 ¥5,900
50 ¥5,800 ¥6,050
100 30 ¥6,300 ¥6,550
40 ¥6,350 ¥6,600
50 ¥6,450 ¥6,700
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ
