SV1R+W、SV1F+W、SV1S+W、SV1B+W、SV1P+Wは、差込式の縦引き、外断熱、アスファルト・シート防水用のルーフドレインです。

ニムラ ルーフドレインの販売

ショップタイトル
お店からのご案内
お店からのご案内2

支払い方法 送料 出荷営業日
銀行
振込
代金
引換
掛け
後払
一部除き本州・四国 1,980円
その他別途お見積り
通常1~4日
欠品時ご連絡

   13   外断熱 アスファルトシート防水 ルーフドレイン 差込式

アスファルト・シート防水のルーフドレイン SV1R+W、SV1F+W、SV1S+W、SV1B+W、SV1P+Wの画像と断面図
SV1R+W
屋上用
SV1F+W
屋上・フロア用
SV1S+W
廊下・踊り場用
SV1R+W画像 SV1F+W画像 SV1S+W画像
SV1R+W断面図 SV1F+W断面図 SV1S+W断面図
SV1B+W
中継用
SV1P+W
雨水飛散防止
施行例
SV1B+W画像 SV1P+W画像 SV1R+W施工図

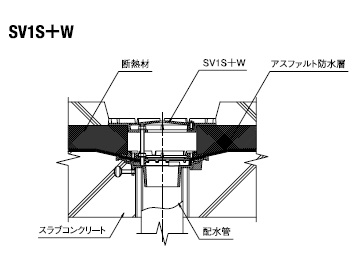

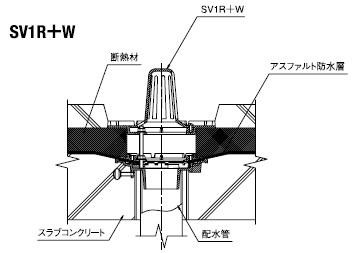

SV1B+W断面図 SV1P+W断面図 SV1S+W施工図
◆ 特徴 ◆
  1. 外断熱用です。断熱材の厚みが40ミリ以上の場合、ご相談ください。
  2. 型枠に取付けてコンクリを打込みます。
  3. アスファルト・シート防水対応です。
  4. 塩ビ管等に直接差し込んで接続します。
参照 納まり図

■ルーフドレインの形式説明
SV1R+W 50 H=200
種類 呼び径 スラブ厚
※スラブ厚をご指示ください

寸法表  ※SV1P+Wに150規格はありません
サイズ A1 A2 B1 B2 C1 D1  H1 H2 H3 H4
50(2吋) 160 48 104 64 147 195 70以上 110 40 70
65(2.5吋) 195 64 135 80 179 230 125 40
75(3吋) 195 74 135 93 179 230 125 40
100(4吋) 220 97 161 118 204 260 150 45
125(5吋) 250 122 191 144 234 290 175 45
150(6吋) 282 143 223 169 266 330 190 45 95
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 断熱材押え FC200
5 プラマイねじ M6x12 2
6 うちわボルト M8x30 3
7 スペーサー VU
8 ボルト M8x70 3
9 プラマイねじ M6x12 3
税込価格表(スラブ厚70~200mm)
呼径 SV1R+W SV1F+W SV1S+W SV1B+W SV1P+W
50 ¥4,550 ¥4,400 ¥4,400 ¥4,400 ¥5,120
65 ¥5,120 ¥4,920 ¥4,920 ¥4,920 ¥5,690
75 ¥5,640 ¥5,430 ¥5,430 ¥5,430 ¥6,210
100 ¥6,880 ¥6,620 ¥6,620 ¥6,620 ¥7,450
125 ¥8,690 ¥8,230 ¥8,230 ¥8,230 ¥9,260
150 ¥12,410 ¥11,900 ¥11,900 ¥11,900
税込価格表(スラブ厚201~500mm)
呼径 SV1R+W SV1F+W SV1S+W SV1B+W SV1P+W
50 ¥4,810 ¥4,660 ¥4,660 ¥4,660 ¥5,380
65 ¥5,380 ¥5,170 ¥5,170 ¥5,170 ¥5,950
75 ¥5,900 ¥5,690 ¥5,690 ¥5,690 ¥6,470
100 ¥7,140 ¥6,880 ¥6,880 ¥6,880 ¥7,710
125 ¥8,950 ¥8,480 ¥8,480 ¥8,480 ¥9,520
150 ¥12,670 ¥12,150 ¥12,150 ¥12,150
