SV2R+W、SV2F+W、SV2S+W、SV2B+W、SV2P+Wは、外断熱、アスファルト・シート、防水用の後付ルーフドレインです。

配管とは差込式の接続で、主に補修用として使用されます。

ニムラ ルーフドレインの販売

ショップタイトル
お店からのご案内
お店からのご案内2
支払い方法 送料 出荷営業日
銀行
振込
代金
引換
掛け
後払
一部除き本州・四国 1,944円
その他別途お見積り
通常1~4日
欠品時ご連絡

   14   後付 外断熱 アスファルトシート防水 ルーフドレイン 差込式

アスファルト・シート防水のルーフドレイン SV2R+W、SV2F+W、SV2S+W、SV2B+W、SV2P+Wの画像と断面図
SV2R+W
屋上用
SV2F+W
屋上・フロア用
SV2S+W
廊下・踊り場用
SV2R+W画像 SV2F+W画像 SV2S+W画像
SV2R+W断面図 SV2F+W断面図 SV2S+W断面図
SV2B+W
中継用
SV2P+W
雨水飛散防止
施行例

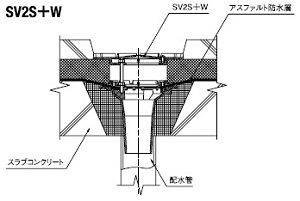

SV2S+W画像 SV2S+W画像 SV2S+W施工図
SV2B+W断面図 SV2P+W断面図 SV2F+W施工図
◆ 特徴 ◆
  1. 外断熱用です。断熱材の厚みが40ミリ以上の場合、ご相談ください。
  2. 既設の床面等に孔を開けて後付けします。
  3. アスファルト・シート防水対応です。
  4. 塩ビ管等に直接差し込んで接続します。
参照 納まり図
■ルーフドレインの形式説明
SV2R+W 50
種類 呼び径
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 断熱材押え FC200
5 プラマイねじ M6x12 2
6 アンカー M6 3
7 ボルト M8x70 3
8 プラマイねじ M6x12 3
寸法表  ※SV2P+Wに150規格はありません
サイズ A1 A2 B1 B2 C1 D1 H1 H2 H3 H4
50(2吋) 160 48 104 64 147 195 175 110 40 70
65(2.5吋) 195 64 135 80 179 230 175 125 40
75(3吋) 195 74 135 93 179 230 175 125 40
100(4吋) 220 97 161 118 204 260 190 150 45
125(5吋) 250 122 191 144 234 290 190 175 45
150(6吋) 282 143 223 169 266 330 190 190 45 95
税込価格表
呼径 SV2R+W SV2F+W SV2S+W SV2B+W SV2P+W
50 ¥3,850 ¥3,700 ¥3,700 ¥3,700 ¥4,400
65 ¥4,500 ¥4,300 ¥4,300 ¥4,300 ¥5,000
75 ¥4,700 ¥4,500 ¥4,500 ¥4,500 ¥5,200
100 ¥5,350 ¥5,100 ¥5,100 ¥5,100 ¥5,800
125 ¥7,600 ¥7,150 ¥7,150 ¥7,150 ¥8,150
150 ¥10,350 ¥10,300 ¥10,300 ¥10,300
