   15   外断熱　アスファルトシート防水　ルーフドレイン　ねじ込式
アスファルト・シート防水のルーフドレイン　SG1R+W、SG1F+W、SG1S+W、SG1B+W、SG1P+Wの画像と断面図
SG1R+W
屋上用		 SG1F+W
屋上・フロア用		 SG1S+W
廊下・踊り場用
SG1R+W画像 SG1F+W画像 SG1S+W画像
SG1R+W断面図 SG1F+W断面図 SG1S+W断面図
SG1B+W
中継用		 SG1P+W
雨水飛散防止		 施行例

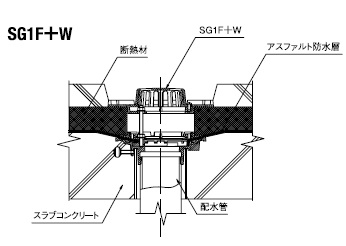

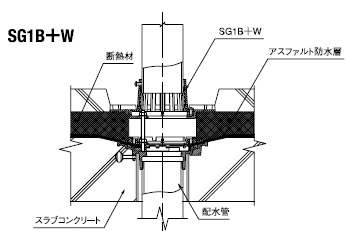

SG1B+W画像 SG1P+W画像 SG1F+W施工図
SG1B+W断面図 SG1P+W断面図 SG1F+W施工図
◆　特徴　◆
  1. 外断熱用です。断熱材の厚みが40ミリ以上の場合、ご相談ください。
  2. 型枠に取付けてコンクリを打込みます。
  3. アスファルト・シート防水対応です。
  4. 一度ネジ管に接続してから樋等にします。
参照 納まり図
　
部品構成表
品番 品名 備考 数
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 断熱材押え FC200
5 プラマイねじ M6x12 2
6 うちわボルト M8x30 3
7 スペーサー VU
8 ボルト M8x70 3
9 プラマイねじ M6x12 3
■ルーフドレインの形式説明
SG1R+W 50 H=200
↑ ↑
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
寸法表　　※SG1P+Wに150規格はありません
サイズ A1 d1 B1 B2 C1 D1  H1 H2 H3 H4
50(2吋) 160 59.6 104 64 147 195 70以上 110 40 70
65(2.5吋) 195 75.1 135 80 179 230 125 40
75(3吋) 195 87.8 135 93 179 230 125 40
100(4吋) 220 113.0 161 118 204 260 150 45
125(5吋) 250 138.4 191 144 234 290 175 45
150(6吋) 282 163.8 223 169 266 330 190 45 95
税込価格表（スラブ厚70～200mm）
呼径 SG1R+W SG1F+W SG1S+W SG1B+W SG1P+W
50 ¥5,230 ¥5,070 ¥5,070 ¥5,070 ¥5,800
65 ¥5,800 ¥5,590 ¥5,590 ¥5,590 ¥6,360
75 ¥6,360 ¥6,160 ¥6,160 ¥6,160 ¥6,930
100 ¥7,760 ¥7,500 ¥7,500 ¥7,500 ¥8,330
125 ¥9,260 ¥8,790 ¥8,790 ¥8,790 ¥9,830
150 ¥13,240 ¥12,720 ¥12,720 ¥12,720
税込価格表（スラブ厚201～500mm）
呼径 SG1R+W SG1F+W SG1S+W SG1B+W SG1P+W
50 ¥5,490 ¥5,330 ¥5,330 ¥5,330 ¥6,050
65 ¥6,050 ¥5,850 ¥5,850 ¥5,850 ¥6,620
75 ¥6,620 ¥6,420 ¥6,420 ¥6,420 ¥7,190
100 ¥8,020 ¥7,760 ¥7,760 ¥7,760 ¥8,590
125 ¥9,520 ¥9,050 ¥9,050 ¥9,050 ¥10,090
150 ¥13,500 ¥12,980 ¥12,980 ¥12,980
