やまと屋|ドレインプロは国内有数のルーフドレインの通販ショップです。

SG1R+DW、SG1F+DW、SG1S+DW、SG1B+DW、SG1P+DWは、外断熱デッキプレート用の、アスファルト・シート防水ルーフドレインです。

ねじ込接続ですので一度ネジ管に接続してから樋等に接続します。

ニムラ ルーフドレインの販売

ショップタイトル
お店からのご案内
お店からのご案内2

支払い方法 送料 出荷営業日
銀行
振込
掛け
後払
一部除き本州・四国 1,980円
その他別途お見積り
通常1~4日
欠品時ご連絡

   18   外断熱デッキプレート アスファルトシート防水 ルーフドレイン 差込式

アスファルト・シート防水のルーフドレイン SG1R+DW、SG1F+DW、SG1S+DW、SG1B+DW、SG1P+DWの画像と断面図
SG1R+DW
屋上用
SG1F+DW
屋上・フロア用
SG1S+DW
廊下・踊り場用
SG1R+DW画像 SG1F+DW画像 SG1S+DW画像
SG1R+DW断面図 SG1F+DW断面図 SG1S+DW断面図
SG1B+DW
中継用
SG1P+DW
雨水飛散防止
施行例
SG1B+DW画像 SG1P+DW画像 SG1B+DW施工図

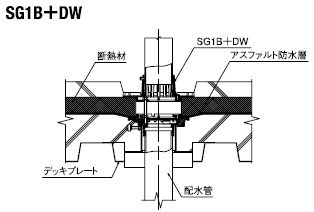

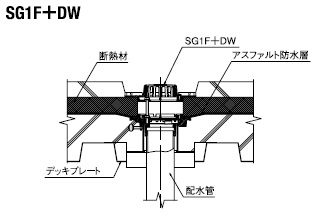

SG1B+DW断面図 SG1P+DW断面図 SG1F+DW施工図
◆ 特徴 ◆
  1. 外断熱デッキプレート用です。断熱材の厚みが40ミリ以上の場合、ご相談ください。
  2. デッキプレートを取付けてコンクリを打込みます。
  3. アスファルト・シート防水対応です。
  4. ねじ込接続ですので一度ネジ管に接続してから樋等に接続します。
参照 納まり図
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 断熱材押え FC200
5 プラマイねじ M6x12 2
6 うちわボルト M8x30 3
7 スペーサー VU
8 ボルト M8x70 3
9 デッキプレート用金具
10 プラマイねじ M6x12 3
■ルーフドレインの形式説明
SG1R+DW 50 H=200
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
寸法表  ※SG1P+DWに150規格はありません
サイズ A1 A2 B1 B2 C1 D1  H1 H2 H3 H4
50(2吋) 160 48 104 64 147 195 50以上 110 40 70
65(2.5吋) 195 64 135 80 179 230 125 40
75(3吋) 195 74 135 93 179 230 125 40
100(4吋) 220 97 161 118 204 260 150 45
125(5吋) 250 122 191 144 234 290 175 45
150(6吋) 282 143 223 169 266 330 190 45 95
税込価格表(スラブ厚70~200mm)
呼径 SG1R+DW SG1F+DW SG1S+DW SG1B+DW SG1P+DW
50 ¥6,540 ¥6,390 ¥6,390 ¥6,390 ¥7,080
65 ¥7,180 ¥6,980 ¥6,980 ¥6,980 ¥7,730
75 ¥7,830 ¥7,630 ¥7,630 ¥7,630 ¥8,370
100 ¥9,310 ¥9,060 ¥9,060 ¥9,060 ¥9,860
125 ¥10,550 ¥10,100 ¥10,100 ¥10,100 ¥11,090
150 ¥16,980 ¥16,490 ¥16,490 ¥16,490
税込価格表(スラブ厚201~500mm)
呼径 SG1R+DW SG1F+DW SG1S+DW SG1B+DW SG1P+DW
50 ¥6,790 ¥6,640 ¥6,640 ¥6,640 ¥7,330
65 ¥7,430 ¥7,230 ¥7,230 ¥7,230 ¥7,970
75 ¥8,070 ¥7,880 ¥7,880 ¥7,880 ¥8,620
100 ¥9,560 ¥9,310 ¥9,310 ¥9,310 ¥10,100
125 ¥10,800 ¥10,350 ¥10,350 ¥10,350 ¥11,340
150 ¥17,230 ¥16,740 ¥16,740 ¥16,740

「お見積りフォーム」、「ご注文フォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。
ルーフドレイン ご注文フォーム ルーフドレイン FAXご注文用紙   ルーフドレイン お見積りフォーム ルーフドレイン FAXお見積り用紙

●代金は下記の算出によります。
  銀行振込の場合の代金は販売価格の合計+送料
  掛払いPaidの場合の代金は販売価格の合計+送料

●送料

地域 送料
北海道・沖縄県・離島・一部の地域 送料はお見積り致します。
上記以外の地域 1,980円
注意)現場配達において代引きの場合、別途4,400円送料がかかる場合があります
●お支払い方法
銀行振込 (前払い・振込手数料は、お客様がご負担して下さい。)
  埼玉りそな銀行(0017) 浦和中央支店(256) 普通 53531 70
  名義 カ)ヤマトヤ
掛払いは事業者会員のみとなります。ご希望のお客様はPaid登録手続をお願いいたします。
●主な注意事項
注:画像の色と実物の色と多少異なることがあります。
注:商品お受け取り時に、破損がないかご確認願います。
注:運送会社の路線便(混載便)になりますので、配達時間の指定はできません 。
販売についての注意事項(通信販売の法規・運賃など)
