SV1R+D、SV1F+D、SV1S+D、SV1B+D、SV1P+Dは、アスファルト・シート防水のデッキプレート用ルーフドレインの最もスタンダードなタイプです。

配管に差込接続してください。

ニムラ ルーフドレインの販売

ショップタイトル
お店からのご案内
お店からのご案内2

支払い方法 送料 出荷営業日
銀行
振込
掛け
後払
一部除き本州・四国 1,980円
その他別途お見積り
通常1~4日
欠品時ご連絡

   21   デッキプレート用アスファルト・シート防水 ルーフドレイン 差込式

アスファルト・シート防水のルーフドレイン SV1R+D、SV1F+D、SV1S+D、SV1B+D、SV1P+Dの画像と断面図
SV1R+D
屋上用
SV1F+D
屋上・フロア用
SV1S+D
廊下・踊り場用
SV1R+D画像 SV1F+D画像 SV1S+D画像

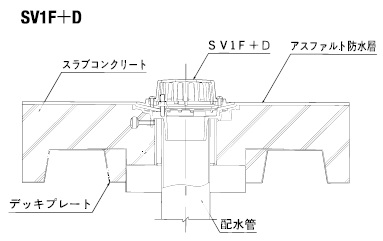

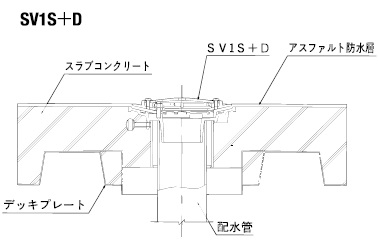

SV1R+D断面図 SV1F+D断面図 SV1S+D断面図
SV1B+D
中継用
SV1P+D
雨水飛散防止
施行例
SV1B+D画像 SV1P+D画像 SV1S+D施工図
SV1B+D断面図 SV1P+D断面図 SV1S+D施工図
◆ 特徴 ◆
  1. デッキプレートを取付けてコンクリを打込みます。
  2. アスファルト・シート防水対応です。
  3. 塩ビ管等に直接差し込んで接続します。
  4. スラブ厚は50ミリ以上です
参照 縦引きドレインの施工要領
参照 納まり図
■ルーフドレインの形式説明
SV1R+D 50 H=200
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
寸法表  ※SV1P+Dに150規格はありません
サイズ A1 A2 B1 B2 C1 H1 H2 H3 H4
50(2吋) 160 48 104 64 147 50以上 112 42 72
65(2.5吋) 195 64 135 80 179 127 42
75(3吋) 195 74 135 93 179 127 42
100(4吋) 220 97 161 118 204 152 47
125(5吋) 250 122 191 144 234 177 47
150(6吋) 282 143 223 169 266 192 47 97
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 プラマイねじ M6x12 2
5 うちわボルト M8x30 3
6 スペーサー VU
7 ボルト M8x40 3
8 デッキ用金具
9 プラマイねじ M6x12 3
10 ボルト M8x30 3

税込価格表(スラブ厚70~200mm)
呼径 SV1R+D SV1F+D SV1S+D SV1B+D SV1P+D
50 ¥4,360 ¥4,210 ¥4,210 ¥4,210 ¥4,910
65 ¥4,760 ¥4,560 ¥4,560 ¥4,560 ¥5,300
75 ¥5,350 ¥5,150 ¥5,150 ¥5,150 ¥5,900
100 ¥6,590 ¥6,340 ¥6,340 ¥6,340 ¥7,130
125 ¥8,320 ¥7,880 ¥7,880 ¥7,880 ¥8,870
150 ¥13,520 ¥13,020 ¥13,020 ¥13,020
税込価格表(スラブ厚201~500mm)
呼径 SV1R+D SV1F+D SV1S+D SV1B+D SV1P+D
50 ¥4,610 ¥4,460 ¥4,460 ¥4,460 ¥5,150
65 ¥5,000 ¥4,810 ¥4,810 ¥4,810 ¥5,550
75 ¥5,600 ¥5,400 ¥5,400 ¥5,400 ¥6,140
100 ¥6,840 ¥6,590 ¥6,590 ¥6,590 ¥7,380
125 ¥8,570 ¥8,120 ¥8,120 ¥8,120 ¥9,110
150 ¥13,770 ¥13,270 ¥13,270 ¥13,270
