SG1R+D、SG1F+D、SG1S+D、SG1B+D、SG1P+Dは、アスファルト・シート防水のデッキプレート用ルーフドレインの最もスタンダードなタイプです。

接続はねじ込式ですので片ねじパイプをご利用ください。

ニムラ ルーフドレインの販売

ショップタイトル
お店からのご案内
お店からのご案内2

支払い方法 送料 出荷営業日
銀行
振込
代金
引換
掛け
後払
一部除き本州・四国 1,980円
その他別途お見積り
通常1~4日
欠品時ご連絡

   22   デッキプレート用アスファルト・シート防水 ルーフドレイン ねじ込式

アスファルト・シート防水のルーフドレイン SG1R+D、SG1F+D、SG1S+D、SG1B+D、SG1P+Dの画像と断面図
SG1R+D
屋上用
SG1F+D
屋上・フロア用
SG1S+D
廊下・踊り場用
SG1R+D画像 SG1F+D画像 SG1S+D画像
SG1R+D断面図 SG1F+D断面図 SG1S+D断面図
SG1B+D
中継用
SG1P+D
雨水飛散防止
施行例
SG1B+D画像 SG1P+D画像 SG1S+D施工図

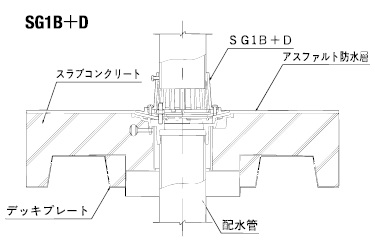

SG1B+D断面図 SG1P+D断面図 SG1S+D施工図
◆ 特徴 ◆
  1. デッキプレートを取付けてコンクリを打込みます。
  2. アスファルト・シート防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
  4. スラブ厚は40ミリ以上です
参照 縦引きドレインの施工要領
参照 納まり図
■ルーフドレインの形式説明
SG1R+D 50 H=200
種類 呼び径 スラブ厚
※スラブ厚をご指示ください
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 プラマイねじ M6x12 2
5 うちわボルト M8x30 3
6 スペーサー VU
7 ボルト M8x40 3
8 デッキ用金具
9 プラマイねじ M6x12 3
10 ボルト M8x30 3
寸法表  ※SG1P+Dに150規格はありません
サイズ A1 d B1 B2 C1 H1 H2 H3 H4
50(2吋) 160 59.6 104 64 147 50

112 42 72
65(2.5吋) 195 75.1 135 80 179 127 42
75(3吋) 195 87.8 135 93 179 127 42
100(4吋) 220 113.0 161 118 204 152 47
125(5吋) 250 138.4 191 144 234 177 47
150(6吋) 282 163.8 223 169 266 192 47 97
税込価格表(スラブ厚70~200mm)
呼径 SG1R+D SG1F+D SG1S+D SG1B+D SG1P+D
50 ¥4,920 ¥4,760 ¥4,760 ¥4,760 ¥5,490
65 ¥5,230 ¥5,020 ¥5,020 ¥5,020 ¥5,800
75 ¥5,800 ¥5,590 ¥5,590 ¥5,590 ¥6,360
100 ¥7,090 ¥6,830 ¥6,830 ¥6,830 ¥7,660
125 ¥8,480 ¥8,020 ¥8,020 ¥8,020 ¥9,050
150 ¥13,760 ¥13,240 ¥13,240 ¥13,240
税込価格表(スラブ厚201~500mm)
呼径 SG1R+D SG1F+D SG1S+D SG1B+D SG1P+D
50 ¥5,170 ¥5,020 ¥5,020 ¥5,020 ¥5,740
65 ¥5,490 ¥5,280 ¥5,280 ¥5,280 ¥6,050
75 ¥6,050 ¥5,850 ¥5,850 ¥5,850 ¥6,620
100 ¥7,350 ¥7,090 ¥7,090 ¥7,090 ¥7,920
125 ¥8,740 ¥8,280 ¥8,280 ¥8,280 ¥9,310
150 ¥14,020 ¥13,500 ¥13,500 ¥13,500
