LS2D+ALC、LS2L+ALCは、シート防水のALC用コーナードレインの最もスタンダードなタイプです。

一度ネジ管に接続してから樋等に接続します。

ニムラ ルーフドレインの販売

ショップタイトル
お店からのご案内
支払い方法 送料 出荷営業日
銀行
振込
代金
引換
一部除き本州・四国 1,944円
その他別途お見積り
通常1~4日
欠品時ご連絡

   27   ALC用 シート防水 コーナードレイン

アスファルト・シート防水用のコーナードレイン LS2D+ALC、LS2L+ALCの画像と断面図
LS2D+ALC LS2L+ALC

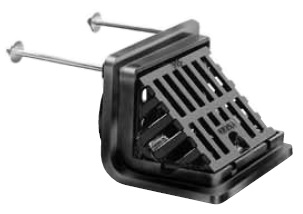

LS2D+ALC画像 LS2L+ALC画像

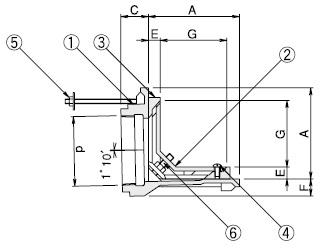

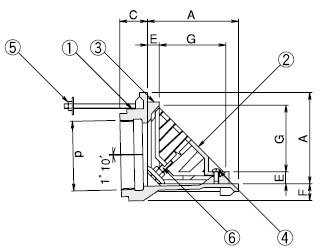

LS2D+ALC断面図 LS2L+ALC断面図
◆ 特徴 ◆
  1. ALC用のコーナードレインです。
  2. シート防水対応です。
  3. 一度ネジ管に接続してから樋等に接続します。
参照 納まり図
■コーナードレインの形式説明
LS2D+ALC 75 L=200

種類 呼び径 壁厚
部品構成表
品番 品名 備考
1 本体 FC200
2 ストレーナー FC200
3 防水層押え FC200
4 プラマイねじ M6x12 1
5 ボルト M8x40 2
6 ボルト M8x70 3
寸法表
サイズ A B C d E F G H
50(2吋) 100 160 34 59.6 15 16 69 130
65(2.5吋) 100 160 34 75.1 16 69 130
75(3吋) 115 180 34 87.8 21 84 150
100(4吋) 140 210 40 113 24 109 180
ボルト・ビスの寸法表(単位:mm)
品名 寸法 個数 備考
プラマイねじ(ナベ) M6x12 1
アンカー M6 4
ボルト M8x40 2 六角ナット付

税込価格表
呼び径 LS2D+ALC LS2L+ALC
50 ¥4,200 ¥4,200
65 ¥4,500 ¥4,500
75 ¥4,850 ¥4,850
100 ¥5,650 ¥5,650
ご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。
>>呼樋用単管のページへ

「お見積りフォーム」、「ご注文フォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。
ルーフドレイン ご注文フォーム ルーフドレイン FAXご注文用紙   ルーフドレイン お見積りフォーム ルーフドレイン FAXお見積り用紙

●代金は下記の算出によります。
  代引の場合の代金は販売価格の合計+送料+代引手数料(630円)
  銀行振込の場合の代金は販売価格の合計+送料

●送料

地域 送料
北海道・沖縄県・離島・一部の地域 送料はお見積り致します。
上記以外の地域 1,944円
注意)現場配達において代引きの場合、別途4,320円送料がかかる場合があります
●お支払い方法
  代引き(商品お受け取り時のお支払い。別途、代引き手数料630円かかります。)
銀行振込 (前払い・振込手数料は、お客様がご負担して下さい。)
  埼玉りそな銀行(0017) 浦和中央支店(256) 普通 53531 70
  名義 株式会社 大和屋(やまとや)
●主な注意事項
注:画像の色と実物の色と多少異なることがあります。
注:商品お受け取り時に、破損がないかご確認願います。
注:運送会社の路線便(混載便)になりますので、配達時間の指定はできません 。
販売についての注意事項(通信販売の法規・運賃など)
  (ご購入前に必ずお読み下さい。)

NO.180830
