   28   防水層張幅60ミリ アスファルト・シート防水 ルーフドレイン 差込式

アスファルト・シート防水のルーフドレイン SV1RJJ、SV1FJ、SV1SJ、SV1BJ、SV1PJの画像と断面図
SV1RJ
屋上用
SV1FJ
屋上・フロア用
SV1SJ
廊下・踊り場用
sv1rj画像 sv1fj画像 sv1sj画像
sv1rj断面図 sv1fj断面図 sv1sj断面図
SV1BJ
中継用
SV1PJ
雨水飛散防止
施行例

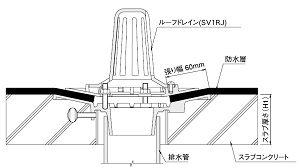

sv1bj画像 sv1pj画像 sv1rj施工図
sv1bj断面図 sv1pj断面図
◆ 特徴 ◆
  1. 型枠に取付けてコンクリを打込みます。
  2. アスファルト・シート防水対応です。
  3. 塩ビ管等に直接差し込んで接続します。
  4. 防水層張幅が60ミリです。
参照 縦引きドレインの施工要領
参照 納まり図
■ルーフドレインの形式説明
SV1RJ 75 H=200
種類 呼び径 スラブ厚
部品構成表
品番 品名 備考
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 プラマイねじ M6x12 2
5 ボルト M8x40 3
6 うちわボルト M8x30 3
7 スペーサー VU
8 プラマイねじ M6x12 3
9 ボルト M8x30 3
寸法表
サイズ A B C C1 D1 D2 H1 H2 H3 H4
75(3吋) 250 212 135 93 71 82 80以上 126 41 71
100(4吋) 280 242 161 118 94 100 151 46
125(5吋) 310 272 191 144 121 125 176 46
税込価格表(スラブ厚70~200mm)
呼径 SV1RJ SV1FJ SV1SJ SV1BJ SV1PJ
75 ¥4,400 ¥4,200 ¥4,200 ¥4,200 ¥4,900
100 ¥5,350 ¥5,100 ¥5,100 ¥5,100 ¥5,800
125 ¥8,150 ¥7,700 ¥7,700 ¥7,700 ¥8,700
税込価格表(スラブ厚201~500mm)
呼径 SV1RJ SV1FJ SV1SJ SV1BJ SV1PJ
75 ¥4,650 ¥4,450 ¥4,450 ¥4,450 ¥5,150
100 ¥5,600 ¥5,350 ¥5,350 ¥5,350 ¥6,050
125 ¥8,400 ¥7,950 ¥7,950 ¥7,950 ¥8,950
