06 後付け、モルタル・塗膜防水、ねじ込式 コーナードレン
|
|
| １．Cシリーズ ２．従来型 |
|
|
● 全体のデザインがコンパクトに設計されたエコノミータイプ |
|
| ◆ 特徴 ◆ |
- 取付け： 既設の壁に孔を開けて後付けします。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 各サイズごとの本体は共通です。
|

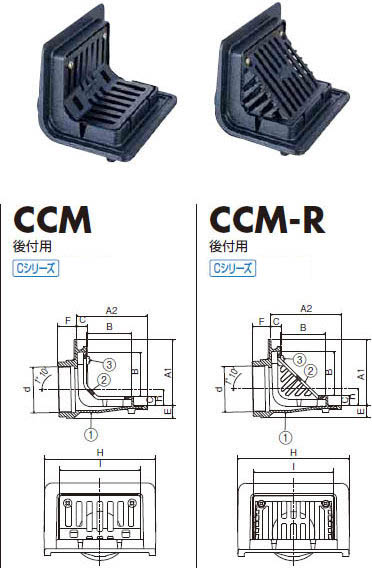

| CCM、CCM-R |
- 呼樋にVP管を接続の場合はバルブソケットをご使用ください。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2（4）※ |
C2700W |
M6x12L |
| 4 |
アンカーボルト |
4 |
SWRM |
ユニクロメッキ付 |
| 5 |
スリーブ |
1 |
塩ビ管 |
- |
|
| ※呼ビ径125・150の止めビスは4個（CCM） |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナー |
| ｄ |
A1 |
A2 |
C |
E |
F |
H |
ｈ |
B |
I |
| 50 |
59.6 |
117 |
125 |
20 |
16.5 |
35 |
180 |
20.5 |
75 |
120 |
| 65 |
75.2 |
117 |
125 |
20 |
19.0 |
42 |
180 |
30.5 |
75 |
120 |
| 75 |
87.9 |
127 |
135 |
20 |
23.5 |
35 |
215 |
31.5 |
85 |
155 |
| 100 |
113.0 |
142 |
150 |
20 |
25.5 |
40 |
230 |
41.0 |
100 |
172 |
| 125 |
138.4 |
168 |
175 |
20 |
26.0 |
40 |
245 |
54.0 |
125 |
186 |
| 150 |
163.8 |
204 |
210 |
20 |
21.0 |
40 |
315 |
66.0 |
160 |
255 |
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
CCM |
|
50 |
|
|
|
↑ |
|
↑ |
|
|
|
種類 |
|
呼び径 |
|
|
|
|
● 価格表（税込） ●
| 呼び径 |
種類 |
| CCM |
CCM-R |
| 50 |
¥3,330 |
¥3,330 |
| 65 |
¥3,750 |
¥3,750 |
| 75 |
¥4,160 |
¥4,160 |
| 100 |
¥5,520 |
¥5,520 |
| 125 |
¥8,270 |
¥8,270 |
| 150 |
¥11,550 |
¥11,550 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
| ◆ 特徴 ◆ |
- 取付け： 既設の壁に孔を開けて後付けします。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 各サイズごとの本体は共通です。
|

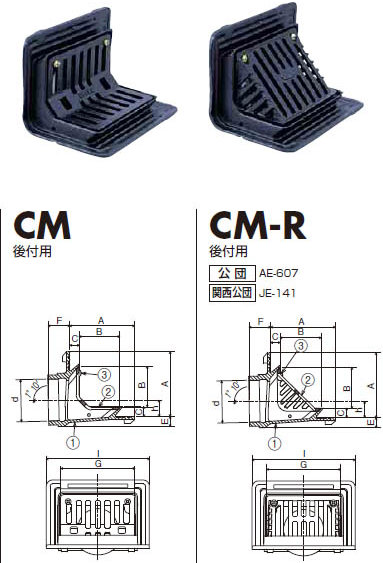

| CM、CM-R |
- 呼樋にVP管を接続の場合はバルブソケットをご使用ください。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2（4）※ |
C2700W |
M6x12L |
| 4 |
アンカーボルト |
4 |
SWRM |
ユニクロメッキ付 |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
|
| ※呼ビ径125の止めビスは4個（CM） |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナー |
| ｄ |
A |
C |
E |
F |
I |
ｈ |
B |
G |
| 50 |
59.6 |
105 |
15 |
18.0 |
41 |
180 |
19.5 |
60 |
120 |
| 65 |
75.2 |
105 |
15 |
20.0 |
51 |
180 |
24.0 |
60 |
120 |
| 75 |
87.9 |
135 |
20 |
20.0 |
45 |
215 |
31.0 |
85 |
155 |
| 100 |
113.0 |
150 |
20 |
20.5 |
49 |
232 |
43.0 |
100 |
172 |
| 125 |
138.4 |
175 |
20 |
29.0 |
53 |
246 |
47.5 |
125 |
186 |
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
CM |
|
50 |
|
|
|
↑ |
|
↑ |
|
|
|
種類 |
|
呼び径 |
|
|
|
|
● 価格表（税込） ●
| 呼び径 |
種類 |
| CM |
CM-R |
| 50 |
¥4,320 |
¥4,320 |
| 65 |
¥4,630 |
¥4,630 |
| 75 |
¥5,260 |
¥5,260 |
| 100 |
¥6,300 |
¥6,300 |
| 125 |
¥10,510 |
¥10,510 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
