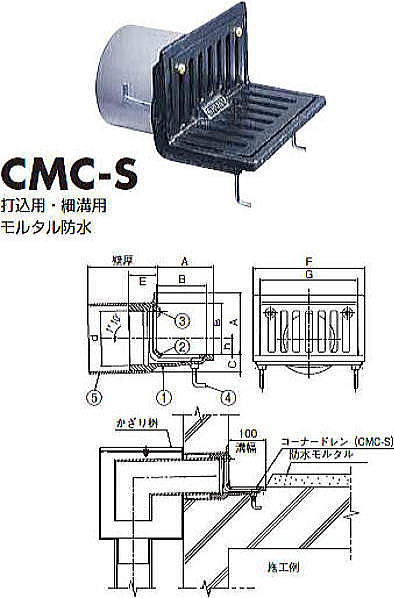

18 モルタル防水、ねじ込式 細溝用コーナードレン
|
|
| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： モルタル防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
|
| CMC-S |
- 溝幅100mmに適用するコ－ナ－ドレンです。
- 品番(5)スリーブにより指定の壁厚寸法になりますので、ご注文の際は壁厚寸法をご指示ください。
|
|
|
 |
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2 |
C2700W |
M6x12L |
| 4 |
アンカー |
4 |
SWRM |
ユニクロメッキ |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナ |
| d |
A |
C |
E |
F |
h |
B |
G |
| 50 |
59.6 |
97 |
30 |
46 |
180 |
8 |
84 |
155 |
| 75 |
87.9 |
97 |
30 |
46 |
180 |
22 |
84 |
155 |
|
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
CMC-S |
|
50 |
|
L=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
壁厚 |
|
| ＊壁厚をご指示ください。 |
|
|
|
● 価格表（税込）●
| 呼び径 |
L寸法 壁厚200㎜ｍまで |
L寸法 壁厚201～500㎜まで |
| 50 |
¥4,160 |
¥4,420 |
| 75 |
¥4,840 |
¥5,100 |
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
