   28   アスファルト・シート防水、差込式 外断熱デッキ用ルーフドレン
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　塩ビ管等を直接差し込んで接続します。
  4. 断熱材厚み40ミリ以上の場合ご連絡ください。
　
　
納まり図 063
■製品情報
  • 接続用のたて樋はVU管、VP管兼用です。
  • 防水層の、のり代が充分あり安心して施工できます。また、防水層の密着性が向上しました。
  • 品番(5)のボルト（70L）で対応可能な防水層厚さは15mm程度までで、断熱材厚さは20～30mm程度まで（防水層厚15mm時）です。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
  • アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
  • 各サイズごとの本体・防水層押え・断熱材押えは共通です。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。

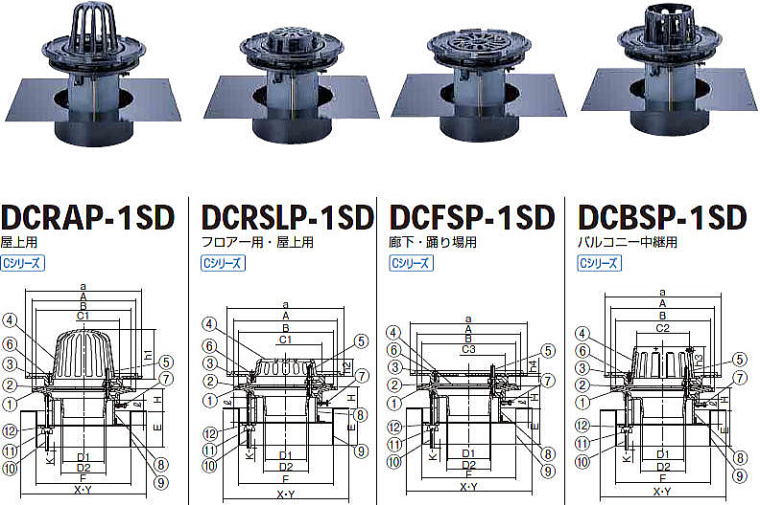

外断熱デッキ用ルーフドレン DCRAP-1SD・DCRSLP-1SD・DCFSP-1SD・DCBSP-1SD
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 断熱材押え 1
4 ストレーナ 1
5 ボルト・ナット 2（3）※ C3604 M8x70L
6 止めビス 2（5）※ C2700W M6x12L
7 六角ボルト 3 SWRM M6x20L
8 スリーブ 1 塩ビ管 VU管
9 固定金具 1 SPHC CSコート
10 長ねじボルト 2 SWRM M8
11 蝶ナット 2
12 角座金 2 SPCC
付属品 保護カバー・タッピンねじ
※呼ビ径50・65・75のボルト2個、100・125は3個
※DCBSP-1SDの止めビスは5個
●　寸法表 mm　●
呼び径 本体 防水層押え ストレーナ 最大
K		 H 固定金具 断熱材
押え a		 切り欠き
寸法
A D1 D2 B C1 C2 C3 h1 h2 h3 h4 E F X Y
50 170 44 50 150 98 64 102 76.5 30 70 4.0 20 50～ 80 140 360 280 200 φ145
65 190 60 66 170 116 79 120 91.5 32 70 4.0 20 50～ 80 166 360 280 220 φ171
75 200 70 76 180 128 93 132 106.5 35 70 6.0 20 50～ 80 180 360 280 230 φ185
100 230 93 99 210 160 117 162 111.5 40 70 6.0 20 50～ 80 210 360 280 260 φ215
125 260 116 124 240 190 143 192 132.0 45 70 7.0 20 50～ 80 224 360 280 290 φ229
150 310 138 145 280 228 168 230 150.0 57 70 7.0 20 50～ 80 273 360 345 320 φ278
切り欠き
■ルーフドレンの形式説明
ルーフドレン DCRAP-1SD 50 H=200 D=50
↑ ↑ ↑ ↑
種類　呼び径 スラブ厚 断熱材厚
＊スラブ厚・断熱材厚をご指示ください。
●　価格表 （税込）●
