   41   アスファルト・シート防水、ねじ込式 ステンレス鋳物外断熱用ルーフドレン

◆ 特徴 ◆
  1. 取付け: デッキに取付けてからコンクリを打込みます。
  2. 防水対応: アスファルト・シート防水対応です。
  3. 配管: 一度ネジ管に接続してから樋等に接続します。
■製品情報
  • dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。
  • アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
  • 断熱材押えにより確実に断熱材を押え、しかもWナット式により施工もスピーディーに行えます。
  • 品番(7)のボルト(70L)で対応可能な防水層厚さは15mm程度までで、断熱材厚さは20~30mm程度まで(防水層厚15mm時)です。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
  • 各サイズごとの本体・防水層押え・断熱材押えは共通です。

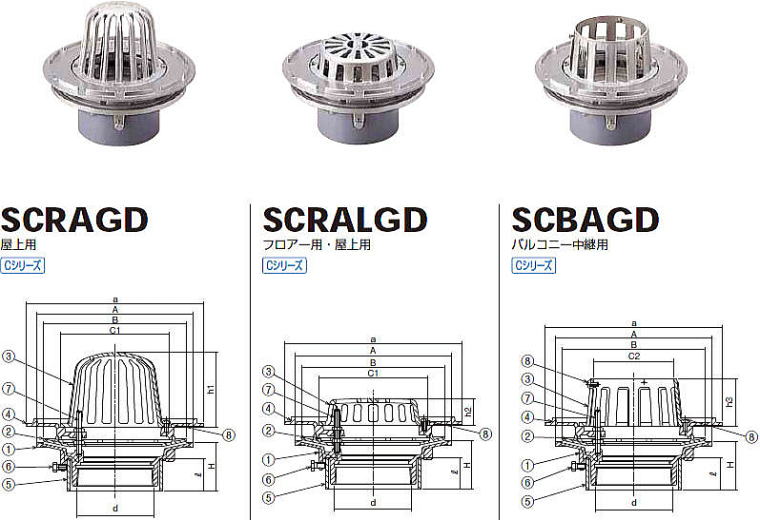

ステンレス鋳物外断熱用ルーフドレン SCRAGD SCRALGD SCBAGD
■ 部品構成表 ■
品番 部品名 数量 材質 備考
1 本体 1 SCS13 酸洗い
2 防水層押え 1
3 ストレーナ 1
4 断熱材押え 1
5 スリーブ 1 塩ビ管 VU管
6 六角ボルト 3 SUS304 M8x16L
7 ボルト・ナット 2(3)※ M8x70L
8 止めビス 2(5)※ M6x12L
付属品 位置決め座・スタッドボルト(M8)
蝶ナット・押え板・保護カバー
※呼ビ径75のボルトは2個、100は3個
※SCBAGDの止めビスは5個
● 寸法表 mm ●
呼び径 ネジ径 本体 防水層押え ストレーナー 断熱材押え
A H B C1 C2 h1 h2 h3 a
75 87.9 200 70~ 180 128 93 106.5 35 70 230
100 113.0 230 70~ 210 160 117 111.5 40 70 260
■ルーフドレンの形式説明
ルーフドレン SCRAGD 75 H=100
種類 呼び径 スラブ厚
*スラブ厚をご指示ください。
● 価格表 (税込)●
H寸法 スラブ厚200㎜mまで
呼び径 SCRAGD SCRALGD SCBAGD
75 ¥36,840 ¥35,670 ¥36,410
100 ¥42,940 ¥42,940 ¥43,860
H寸法 スラブ厚201~500㎜まで
呼び径 SCRAGD SCRALGD SCBAGD
75 ¥37,150 ¥35,980 ¥36,720
100 ¥43,250 ¥43,250 ¥44,170
*ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
