   11   モルタル・塗膜防水、差込式 ルーフドレン
１．Cシリーズ　　　　２．シート防水巾50mmタイプ

１．Cシリーズ

 　●　全体のデザインがコンパクトに設計されたエコノミータイプ
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　モルタル・塗膜防水対応です。
  3. 配管：　塩ビ管等を直接差し込んで接続します。

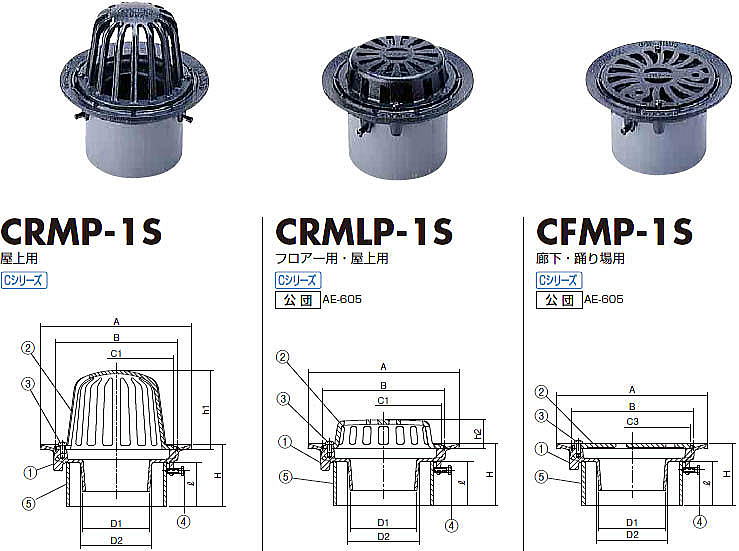

ルーフドレン Cシリーズ CRMP-１S・CRMLP-１S・CFMP-１S
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • 品番(4)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 各サイズごとの本体は共通です。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。
施工要領 058
納まり図 060
■部品構成表
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 ストレーナ 1
3 止めビス 2 C2700W M6x12L
4 六角ボルト 3 SWRM M6x20L
5 スリーブ 1 塩ビ管 VU管
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
●　寸法表 mm　●
CRMP-1S CRMLP-1S CFMP-1S
呼び径 本体 ストレーナー
A B D1 D2 H C1 C3 ｈ1 ｈ2
50 150 110 44 50 70～ 98 102 76.5 30
65 170 128 60 66 70～ 116 120 91.5 32
75 185 140 70 76 70～ 128 132 106.5 35
100 210 170 93 99 70～ 160 162 111.5 40
125 240 200 116 124 70～ 190 192 132.0 45
150 280 236 136 145 70～ 228 230 150.0 57
　

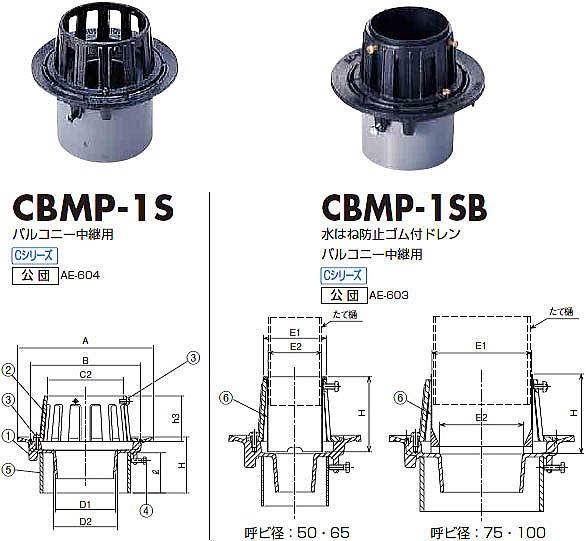

ルーフドレン Cシリーズ CBMP-１S・CBMP-１SB
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • CBMP-1SB-75,100は水はね量、噴出し量を低減した水はね防止ゴムに仕様変更しました。
  • 品番(4)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 各サイズごとの本体は共通です。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。
施工要領 057・059
納まり図 060
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 ストレーナ 1※
3 止めビス 5 C2700W M6x12L
4 六角ボルト 3 SWRM M6x20L
5 スリーブ 1 塩ビ管 VU管
6 水はね防止ゴム 1 クロロプレン -
7 連結用ビス・ナット 2 SUS304 M6x20L
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
●　寸法表 mm　●
呼び径 本体 ストレーナー 水はね防止ゴム
A B D1 D2 H C2 ｈ3 E1 E2 H
50 150 110 44 50 70～ 64 70 71 61 85
65 170 128 60 66 70～ 79 70 87 77 85
75 185 140 70 76 70～ 93 70 90 71 90
100 210 170 93 99 70～ 117 70 115 93 90
125＊ 240 200 116 124 70～ 143 70 - - -
150＊ 280 236 136 145 70～ 168 70 - - -
※CBMP-1SB の呼ビ径125･150 はありません。
■ルーフドレンの形式説明
ルーフドレン CRMP-1S 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200mmまで
呼び径 CRMP-１S CRMLP-１S CFMP-１S CBMP-１S CBMP-１SB CWMP-1S
50 ¥2,600 ¥2,450 ¥2,450 ¥2,450 ¥3,330 ¥3,490
65 ¥3,330 ¥3,020 ¥3,020 ¥3,020 ¥3,900 ¥4,160
75 ¥3,490 ¥3,180 ¥3,180 ¥3,180 ¥4,110 ¥4,580
100 ¥4,480 ¥4,060 ¥4,060 ¥4,060 ¥5,050 ¥5,620
125 ¥6,240 ¥5,720 ¥5,720 ¥5,720 ¥7,540 ¥7,540
150 ¥8,950 ¥8,270 ¥8,270 ¥8,270 ¥11,440 -
Ｈ寸法 スラブ厚201～500mmまで
呼び径 CRMP-１S CRMLP-１S CFMP-１S CBMP-１S CBMP-１SB CWMP-1S
50 ¥2,860 ¥2,710 ¥2,710 ¥2,710 ¥3,590 ¥3,750
65 ¥3,590 ¥3,280 ¥3,280 ¥3,280 ¥4,160 ¥4,420
75 ¥3,750 ¥3,440 ¥3,440 ¥3,440 ¥4,370 ¥4,840
100 ¥4,740 ¥4,320 ¥4,320 ¥4,320 ¥5,310 ¥5,880
125 ¥6,500 ¥5,980 ¥5,980 ¥5,980 ¥7,800 ¥7,800
150 ¥9,210 ¥8,530 ¥8,530 ¥8,530 ¥11,700 -
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。

２．従来型

 　●　Cシリーズより大きく設計されています。

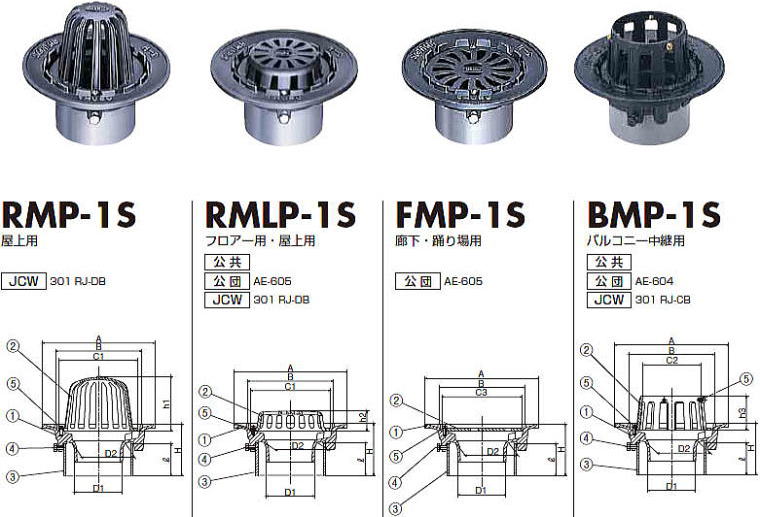

ルーフドレン 従来型 RMP-1S・RMLP-1S・FMP-1S・BMP-1S
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 ストレーナ 1
3 スリーブ 1 塩ビ管 VU管
4 六角ボルト 3 SWRM M6x20L
5 止めビス 2（5）※ C2700W M6x12L
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
※BMP-1Sの止めビスは5個
●　寸法表 mm　●
呼び径 本体 ストレーナー
A B D1 D2 H C1 C2 C3 ｈ1 ｈ2 ｈ3
50 175 112 46 56 80～ 98 64 102 76.5 30 70
65 180 130 63 71 80～ 116 79 120 91.5 32 70
75 210 142 76 83 80～ 128 93 132 106.5 35 70
100 230 172 99 107 80～ 160 117 162 111.5 40 70
125 270 203 116 131 100～ 190 143 192 132.0 45 70
150 320 245 136 154 100～ 228 168 230 150.0 57 70
■ルーフドレンの形式説明
ルーフドレン RMP-1S 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200mmまで
呼び径 RMP-1S RMLP-1S FMP-1S BMP-1S
50 ¥2,860 ¥2,710 ¥2,710 ¥2,710
65 ¥3,440 ¥3,120 ¥3,120 ¥3,120
75 ¥3,700 ¥3,380 ¥3,380 ¥3,380
100 ¥4,370 ¥3,960 ¥3,960 ¥3,960
125 ¥7,750 ¥7,230 ¥7,230 ¥7,230
150 ¥12,170 ¥11,500 ¥11,500 ¥11,500
Ｈ寸法 スラブ厚201～500mmまで
呼び径 RMP-1S RMLP-1S FMP-1S BMP-1S
50 ¥3,120 ¥2,970 ¥2,970 ¥2,970
65 ¥3,700 ¥3,380 ¥3,380 ¥3,380
75 ¥3,960 ¥3,640 ¥3,640 ¥3,640
100 ¥4,630 ¥4,220 ¥4,220 ¥4,220
125 ¥8,010 ¥7,490 ¥7,490 ¥7,490
150 ¥12,430 ¥11,760 ¥11,760 ¥11,760
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。
