   16   モルタル防水、細溝デッキ用フロアードレン
１．打込み、モルタル防水、ねじ込式接続用　　　　２．打込み、モルタル防水、差込接続用

１．打込み、モルタル防水、ねじ込式接続用
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　モルタル防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • 溝幅100mmに適用するフロアードレンです。
  • dネジ部はJIS B 0203（管用テーパーネジ）に準拠しています。
  • 各サイズごとの本体は共通です。

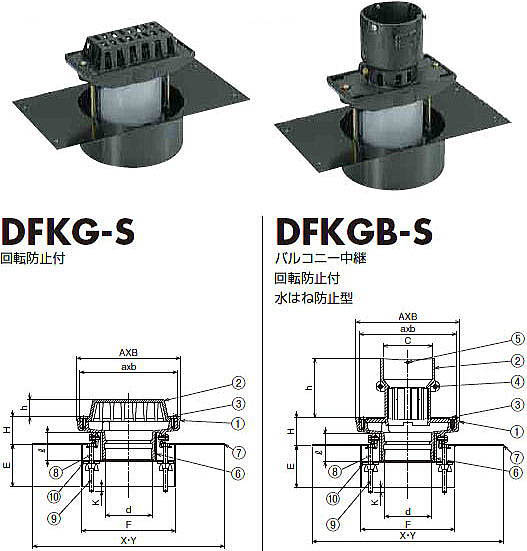

細溝デッキ用フロアードレン DFKG-S・DFKGB-S
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 ストレーナ 1※
3 止めビス 2 C2700W M6x12L
4 連結用ビス・ナット 2 M6x16L
5 固定用ビス 3 M6x12L
6 スリーブ 1 塩ビ管 -
7 固定金具 1 SPHC CSコート
8 長ネジボルト 2 SWRM M8
9 蝶ナット 2
10 角座金 2 SPCC
付属品 保護カバー/タッピンねじ
※DFKGB-Sの品番(2)ストレーナはL、Rで1組になります。
●　寸法表 mm　●
種類 呼び径 ネジ径 適用
溝底幅		 本体 ストレーナ 最大
K		 固定金具 切り欠き
寸法
d A B a b c h H E F X Y
DFKG-S 50 59.6 80 125 82 112 69 - 27 20 50～ 80 148 360 160 153
75 87.9 100 195 100 183 87 - 32 20 50～ 80 177 360 185 182
DFKGB-S 50 59.6 80 125 82 112 68 64 92 20 50～ 80 148 360 160 153
75 87.9 100 195 100 183 86 92 112 20 50～ 80 177 360 185 182
切り欠き
■フロアードレンの形式説明
フロアードレン DFKC-１S 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 DFKG-S DFKGB-S
50 ¥5,520 ¥6,610
75 ¥6,300 ¥7,390
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 DFKG-S DFKGB-S
50 ¥5,780 ¥6,870
75 ¥6,560 ¥7,650
＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
　

２．打込み、モルタル防水、差込接続用
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　モルタル防水対応です。
  3. 配管：　塩ビ管等を直接差し込んで接続します。
　
施工要領 058
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • 溝幅100mmに適用するフロアードレンです。
  • 接続用のたて樋はVU、VP管兼用です。
  • 各サイズごとの本体は共通です。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。

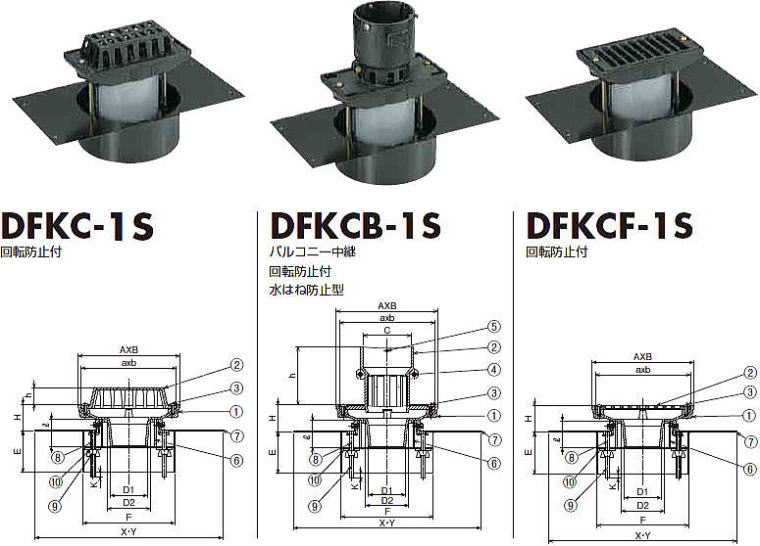

細溝デッキ用フロアードレン DFKC-1S・DFKCB-1S・DFKCF-1S
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 ストレーナ 1※
3 止めビス 2 C2700W M6x12L
4 連結用ビス・ナット 2 M6x16L
5 固定用ビス 3 M6x12L
6 スリーブ 1 塩ビ管 -
7 固定金具 1 SPHC CSコート
8 長ネジボルト 2 SWRM M8
9 蝶ナット 2
10 角座金 2 SPCC
付属品 保護カバー/タッピンねじ
※DFKCB-1Sの品番(2)ストレーナはL、Rで1組になります。
●　寸法表 mm　●
種類 呼び径 適用
溝底幅		 本体 ストレーナ 最大
K		 H 固定金具 切り欠き
寸法
A B D1 D2 a b c h E F X Y
DFKC-1S 50 80 125 82 44 56 112 69 - 29 20 50～ 80 148 360 160 153
75 100 195 100 71 83 183 87 - 32 20 50～ 80 177 360 185 182
DFKCB-1S 50 80 125 82 44 56 112 68 64 94 20 50～ 80 148 360 160 153
75 100 195 100 71 83 183 86 92 112 20 50～ 80 177 360 185 182
DFKCF-1S 50 80 125 82 44 56 112 68 - - 20 50～ 80 148 360 160 153
75 100 195 100 71 83 183 86 - - 20 50～ 80 177 360 185 182
切り欠き
■フロアードレンの形式説明
フロアードレン DFKC-１S 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 DFKC-1S DFKCB-1S DFKCF-1S
50 ¥4,680 ¥5,780 ¥4,680
75 ¥5,410 ¥6,500 ¥5,410
100 ¥5,930
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 DFKC-1S DFKCB-1S DFKCF-1S
50 ¥4,940 ¥6,040 ¥4,940
75 ¥5,670 ¥6,760 ¥5,670
100 ¥6,190
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。
