   20   アスファルト・シート防水、差込式 デッキプレート用ルーフドレン
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　塩ビ管等を直接差し込んで接続します。
　
　
　
　
施工要領 058
納まり図 063
■製品情報
  • 接続用のたて樋はVU管、VP管兼用です。
  • 露出防水にも最適です。
  • 品番(6)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 防水層の、のり代が充分あり安心して施工できます。 また、防水層の密着性が向上しました。
  • 品番(4)のボルト（40L）で対応可能な防水層厚さは15mm程度 までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 各サイズごとの本体・防水層押えは共通です。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。

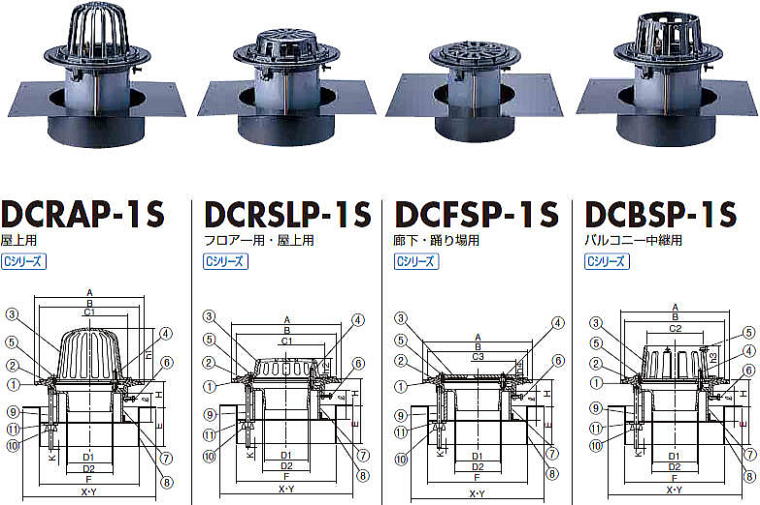

デッキプレート用ルーフドレン DCRAP-1S・DCRSLP-1S・DCFSP-1S・DCBSP-1S
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2（3）※ C3604 M8x40（30）L
5 止めビス 2（5）※ C2700W M6x12L
6 六角ボルト 3 SWRM M6x20L
7 スリーブ 1 塩ビ管 VU管
8 固定金具 1 SPHC CSコート
9 長ねじボルト 2 SWRM M8
10 蝶ナット 2
11 角座金 2 SPCC
付属品 保護カバー・タッピンねじ
※呼ビ径50・65・75のボルト2個、100・125は3個
※DCBSP-1Sの止めビスは5個
※DCFSP-1SのボルトはM8x30L
●　寸法表 mm　●
呼び径 本体 防水層押え ストレーナ 最大
K		 H 固定金具 切り欠き
寸法
A D1 D2 B C1 C2 C3 h1 h2 h3 h4 E F X Y
50 170 44 50 150 98 64 102 76.5 30 70 4.0 20 50～ 80 140 360 280 φ145
65 190 60 66 170 116 79 120 91.5 32 70 4.0 20 50～ 80 166 360 280 φ171
75 200 70 76 180 128 93 132 106.5 35 70 6.0 20 50～ 80 180 360 280 φ185
100 230 93 99 210 160 117 162 111.5 40 70 6.0 20 50～ 80 210 360 280 φ215
125 260 116 124 240 190 143 192 132.0 45 70 7.0 20 50～ 80 224 360 280 φ229
150 310 138 145 280 228 168 230 150.0 57 70 7.0 20 50～ 80 273 360 345 φ278
切り欠き
■ルーフドレンの形式説明
ルーフドレン DCRAP-1S 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 DCRAP-1S DCRSLP-1S DCFSP-1S DCBSP-1S
50 ¥4,240 ¥4,130 ¥4,130 ¥4,130
65 ¥4,770 ¥4,650 ¥4,650 ¥4,650
75 ¥4,940 ¥4,830 ¥4,830 ¥4,830
100 ¥5,750 ¥5,520 ¥5,520 ¥5,520
125 ¥8,480 ¥8,190 ¥8,190 ¥8,190
150 ¥13,600 ¥13,480 ¥13,480 ¥13,480
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 DCRAP-1S DCRSLP-1S DCFSP-1S DCBSP-1S
50 ¥4,530 ¥4,420 ¥4,420 ¥4,420
65 ¥5,060 ¥4,940 ¥4,940 ¥4,940
75 ¥5,230 ¥5,120 ¥5,120 ¥5,120
100 ¥6,050 ¥5,810 ¥5,810 ¥5,810
125 ¥8,780 ¥8,480 ¥8,480 ¥8,480
150 ¥13,890 ¥13,770 ¥13,770 ¥13,770
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。
