   22   打込み、モルタル・塗膜防水、差込式接続用
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　モルタル・塗膜防水対応です。
  3. 配管：　塩ビ管等を直接差し込んで接続します。
　
　
施工要領 058
納まり図 063
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • 接続用のたて樋はVU管、VP管兼用です。
  • 品番(4)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 各サイズごとの本体は共通です。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。

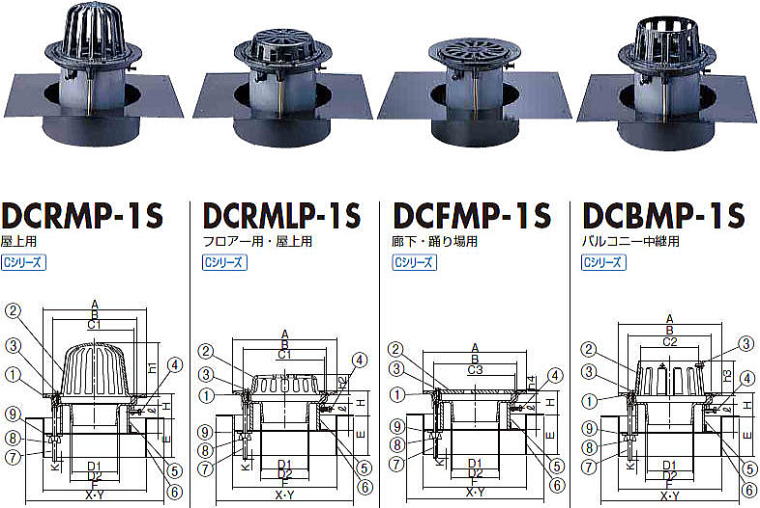

デッキプレート用ルーフドレン DCRMP-1S・DCRMLP-1S・DCFMP-1S・DCBMP-1S
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 ストレーナ 1
3 止めビス 2（5）※ C2700W M6x12L
4 六角ボルト 3 SWRM M6x20L
5 スリーブ 1 塩ビ管 VU管
6 固定金具 1 SPHC CSコート
7 長ねじボルト 2 SWRM M8
8 蝶ナット 2
9 角座金 2 SPCC
付属品 保護カバー・タッピンねじ
※DCBMP-1Sの止めビスは5個
●　寸法表 mm　●
呼び径 本体 ストレーナ 最大
K		 H 固定金具 切り欠き
寸法
A B D1 D2 C1 C2 C3 h1 h2 h3 h4 E F X Y
50 150 110 44 50 98 64 102 76.5 30 70 4.0 20 50～ 80 140 360 280 φ145
65 170 128 60 66 116 79 120 91.5 32 70 4.0 20 50～ 80 166 360 280 φ171
75 180 140 70 76 128 93 132 106.5 35 70 6.0 20 50～ 80 180 360 280 φ185
100 210 170 93 99 160 117 162 111.5 40 70 6.0 20 50～ 80 210 360 280 φ215
125 240 200 116 124 190 143 192 132.0 45 70 7.0 20 50～ 80 224 360 280 φ229
150 280 236 136 145 228 168 230 150.0 57 70 7.0 20 50～ 80 273 360 345 φ278
切り欠き
■ルーフドレンの形式説明
ルーフドレン DCRMP-1S 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 DCRMP-1S DCRMLP-1S DCFMP-1S DCBMP-1S
50 ¥3,850 ¥3,700 ¥3,700 ¥3,700
65 ¥4,630 ¥4,320 ¥4,320 ¥4,320
75 ¥4,840 ¥4,530 ¥4,530 ¥4,530
100 ¥5,880 ¥5,460 ¥5,460 ¥5,460
125 ¥7,800 ¥7,280 ¥7,280 ¥7,280
150 ¥13,110 ¥12,430 ¥12,430 ¥12,430
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 DCRMP-1S DCRMLP-1S DCFMP-1S DCBMP-1S
50 ¥4,110 ¥3,960 ¥3,960 ¥3,960
65 ¥4,890 ¥4,580 ¥4,580 ¥4,580
75 ¥5,100 ¥4,790 ¥4,790 ¥4,790
100 ¥6,140 ¥5,720 ¥5,720 ¥5,720
125 ¥8,060 ¥7,540 ¥7,540 ¥7,540
150 ¥13,370 ¥12,690 ¥12,690 ¥12,690
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。
