   27   アスファルト・シート防水、ねじ込式 　外断熱デッキ用ルーフドレン
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
  4. 断熱材厚み40ミリ以上の場合ご連絡ください。
　
　
納まり図 063
■製品情報
  • dネジ部は管用テーパねじを施しています。
  • 防水層の、のり代が充分あり安心して施工できます。
    また、防水層の密着性が向上しました。
  • 品番(5)のボルト（70L）で対応可能な防水層厚さは15mm程度までで、断熱材厚さは20～30mm程度まで（防水層厚15mm時）です。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
  • アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
  • 各サイズごとの本体・防水層押え・断熱材押えは共通です。

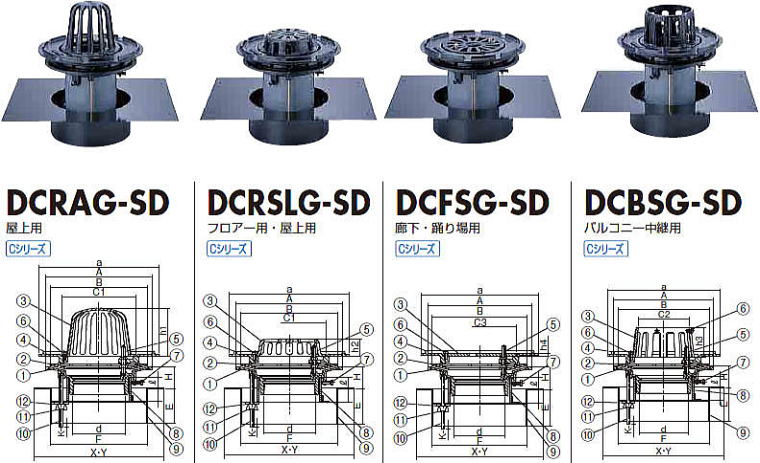

外断熱デッキ用ルーフドレン DCRAG-SD・DCRSLG-SD・DCFSG-SD・DCBSG-SD
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 断熱材押え 1
5 ボルト・ナット 2（3）※ C3604 M8x70L
6 止めビス 2（5）※ C2700W M6x12L
7 六角ボルト 3 SWRM M6x20L
8 スリーブ 1 塩ビ管 VU管
9 固定金具 1 SPHC CSコート
10 長ねじボルト 2 SWRM M8
11 蝶ナット 2
12 角座金 2 SPCC
付属品 保護カバー・タッピンねじ
※呼ビ径50・65・75のボルトは2個、100・125は3個
※DCBSG-SDの止めビスは5個
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナ 最大
K		 H 固定金具 断熱材
押え a		 切り欠き
寸法
d A B C1 C2 C3 h1 h2 h3 h4 E F X Y
50 59.6 170 150 98 64 102 76.5 30 70 4.0 20 50～ 80 140 360 280 200 φ145
65 75.2 190 170 116 79 120 91.5 32 70 4.0 20 50～ 80 180 360 280 220 φ185
75 87.9 200 180 128 93 132 106.5 35 70 6.0 20 50～ 80 180 360 280 230 φ185
100 113.0 230 210 160 117 162 111.5 40 70 6.0 20 50～ 80 210 360 280 260 φ215
125 138.4 260 240 190 143 192 132.0 45 70 7.0 20 50～ 80 224 360 280 290 φ229
150 163.8 310 280 228 168 230 150.0 57 70 7.0 20 50～ 80 273 360 345 320 φ278
切り欠き
■ルーフドレンの形式説明
ルーフドレン DCRAG-SD 50 H=200 D=30
↑ ↑ ↑ ↑
種類　呼び径 スラブ厚 断熱材厚
＊スラブ厚・断熱材厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200mmまで
呼び径 DCRAG-SD DCRSLG-SD DCFSG-SD DCBSG-SD
50 ¥6,760 ¥6,610 ¥6,610 ¥6,610
65 ¥8,380 ¥8,060 ¥8,060 ¥8,060
75 ¥8,690 ¥8,380 ¥8,380 ¥8,380
100 ¥10,820 ¥10,400 ¥10,400 ¥10,400
125 ¥12,070 ¥11,550 ¥11,550 ¥11,550
150 ¥18,570 ¥17,890 ¥17,890 ¥17,890
Ｈ寸法 スラブ厚201～500mmまで
呼び径 DCRAG-SD DCRSLG-SD DCFSG-SD DCBSG-SD
50 ¥7,020 ¥6,870 ¥6,870 ¥6,870
65 ¥8,640 ¥8,320 ¥8,320 ¥8,320
75 ¥8,950 ¥8,640 ¥8,640 ¥8,640
100 ¥11,080 ¥10,660 ¥10,660 ¥10,660
125 ¥12,330 ¥11,810 ¥11,810 ¥11,810
150 ¥18,830 ¥18,150 ¥18,150 ¥18,150
＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
