   29   アスファルト・シート防水、ねじ込式ALC用ルーフドレン

◆ 特徴 ◆
  1. 取付け: ALC板に貫通、ボルト固定します。
  2. 防水対応: アスファルト・シート防水対応です。
  3. 配管: 一度ネジ管に接続してから樋等に接続します。
  4. ALCの厚みを指示してください。


施工要領 058
納まり図 063
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装(CHUBUスーパーコート=CSコート)を施しています。
  • dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。
  • 露出防水にも最適です。
  • 防水層の、のり代が充分あり安心して施工できます。また、防水層の密着性が向上しました。
  • 品番(4)のボルト(40L)で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 各サイズごとの本体・防水層押えは共通です。

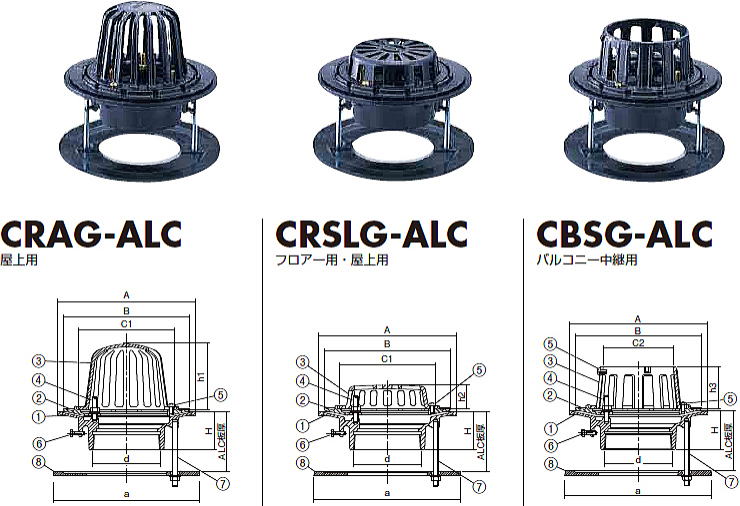

ALC工法用ルーフドレン CRAG-ALC・CRSLG-ALC・CBSG-ALC
■ 部品構成表 ■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2(3) SWRM M8x40L
5 止めビス 2(5) C2700W M6x12L
6 六角ボルト 3 SWRM M6x20L
7 固定ボルト 2 M8
8 下部プレート 1 FC150 CSコート
※呼ビ径50・65・75のボルトは2個、100は3個、
 CBSG-ALCの止めビスは5個
● 寸法表 mm ●
呼び径 ネジ径 本体 防水層押え ストレーナ 下部プレート
A H B C1 C2 h1 h2 h3 a
50 59.6 170 60 150 98 64 76.5 30 70 190
65 75.2 190 65 170 116 79 91.5 32 70 220
75 87.9 200 65 180 128 93 106.5 35 70 220
100 113.0 230 65 210 160 117 111.5 40 70 245
■ルーフドレンの形式説明
ルーフドレン CRAG-ALC 50 L=100
種類 呼び径 ALC厚
*ALC厚をご指示ください。
● 価格表(税込)●
呼び径 種類
CRAG-ALC CRSLG-ALC CBSG-ALC
50 ¥3,540 ¥3,440 ¥3,440
65 ¥4,110 ¥4,010 ¥4,010
75 ¥4,270 ¥4,160 ¥4,160
100 ¥4,840 ¥4,630 ¥4,630
*ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
