   30   アスファルト・シート防水、差込式 ALC用ルーフドレン

◆ 特徴 ◆
  1. 取付け: ALC板に貫通、ボルト固定します。
  2. 防水対応: アスファルト・シート防水対応です。
  3. 配管: 塩ビ管等を直接差し込んで接続します。
  4. ALCの厚みを指示してください。


施工要領 058
納まり図 063
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装(CHUBUスーパーコート=CSコート)を施しています。
  • 露出防水にも最適です。
  • 防水層の、のり代が充分あり安心して施工できます。また、防水層の密着性が向上しました。
  • 品番(4)のボルト(40L)で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 各サイズごとの本体・防水層押えは共通です。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。

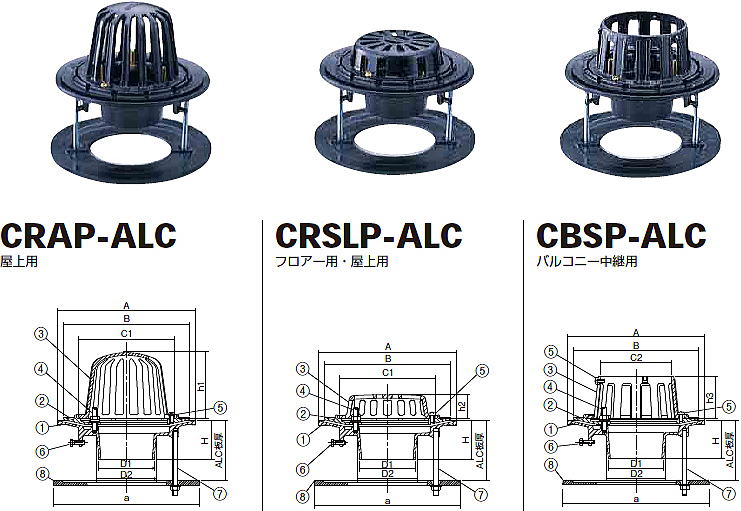

ALC工法用ルーフドレン CRAP-ALC・CRSLP-ALC・CBSP-ALC
■ 部品構成表 ■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2(3) C3604 M8x40L
5 止めビス 2(5) C2700W M6x12L
6 六角ボルト 3 SWRM M6x20L
7 固定ボルト 2 M8
8 下部プレート 1 FC150 CSコート
※呼ビ径50・65・75のボルトは2個、100は3個、
 CBSP-ALCの止めビスは5個
● 寸法表 mm ●
呼び径 本体 防水層押え ストレーナ 下部プレート
A D1 D2 H B C1 C2 h1 h2 h3 a
50 170 44 50 65 150 98 64 76.5 30 70 190
65 190 60 66 65 170 116 79 91.5 32 70 210
75 200 70 76 65 180 128 93 106.5 35 70 220
100 230 93 99 65 210 160 117 111.5 40 70 245
■ルーフドレンの形式説明
ルーフドレン CRAP-ALC 50 L=100
種類 呼び径 ALC厚
*ALC厚をご指示ください。
● 価格表(税込)●
呼び径 種類
CRAP-ALC CRSLP-ALC CBSP-ALC
50 ¥3,120 ¥3,010 ¥3,010
65 ¥3,540 ¥3,440 ¥3,440
75 ¥3,650 ¥3,540 ¥3,540
100 ¥4,280 ¥4,070 ¥4,070
*ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。

「お見積りフォーム」、「ご注文フォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。
ルーフドレイン ご注文フォーム ルーフドレイン FAXご注文用紙   ルーフドレイン お見積りフォーム ルーフドレイン FAXお見積り用紙

●代金は下記の算出によります。
  代引の場合の代金は販売価格の合計+送料+代引手数料(660円)
  銀行振込の場合の代金は販売価格の合計+送料
  掛払いPaidの場合の代金は販売価格の合計+送料

●送料

地域 送料
北海道・沖縄県・離島・一部の地域 送料はお見積り致します。
上記以外の地域 1,980円
注意)現場配達において代引きの場合、別途4,400円送料がかかる場合があります
●お支払い方法
  代引き(商品お受け取り時のお支払い。別途、代引き手数料660円かかります。)
銀行振込 (前払い・振込手数料は、お客様がご負担して下さい。)
  埼玉りそな銀行(0017) 浦和中央支店(256) 普通 53531 70
  名義 株式会社 大和屋(やまとや)
掛払いは事業者会員のみとなります。ご希望のお客様はPaid登録手続をお願いいたします。
●主な注意事項
注:画像の色と実物の色と多少異なることがあります。
注:商品お受け取り時に、破損がないかご確認願います。
注:運送会社の路線便(混載便)になりますので、配達時間の指定はできません 。
販売についての注意事項(通信販売の法規・運賃など)
  (ご購入前に必ずお読み下さい。)

NO.191015
