   32   アスファルト・シート防水、ねじ込式 ステンレス鋳物ルーフドレン

◆ 特徴 ◆
  1. 取付け: 型枠に取付けてからコンクリを打込みます。
  2. 防水対応: アスファルト・シート防水対応です。
  3. 配管: 一度ネジ管に接続してから樋等に接続します。

施工要領 057
■製品情報
  • 露出防水にも最適です。
  • 品番(4)のボルト(40L)で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 品番(6)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。
  • 各サイズごとの本体は共通です。

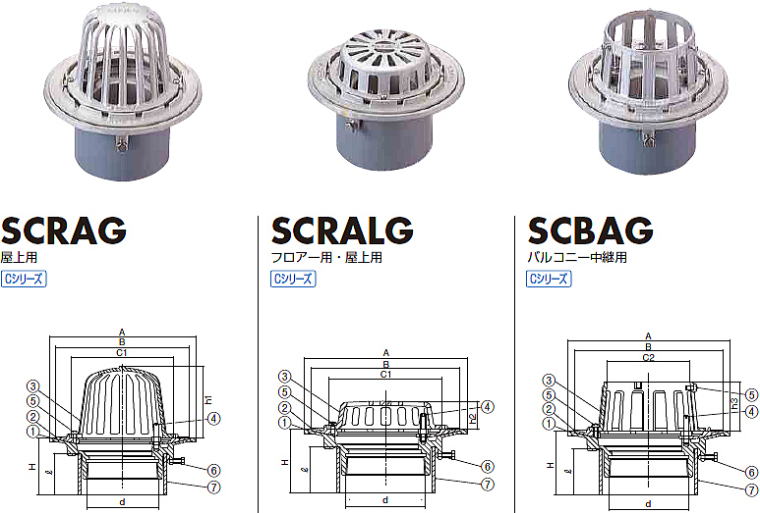

ステンレス鋳物ルーフドレン SCRAG・SCRALG・SCBAG
■ 部品構成表 ■
品番 部品名 数量 材質 備考
1 本体 1 SCS13 酸洗い
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2(3)※ SUS304 M8x40L
5 止めビス 2(5)※ M6x12L
6 六角ボルト 3 M8x16L
7 スリーブ 1 塩ビ管※ -
付属品 位置決め座・スタッドボルト(M8)
蝶ナット・押え板・保護カバー
※呼ビ径50・65・75のボルトは2個、100・125・150は3個
※SCBAGの止めビスは5個
※呼ビ径200のスリーブの材質はSGP管
● 寸法表 mm ●
呼び径 ネジ径 本体 防水層押え ストレーナ
A H B C1 C2 h1 h2 h3
50 59.6 170 70~ 150 98 64 76.5 30 70
65 75.2 190 70~ 170 116 79 91.5 32 70
75 87.9 200 70~ 180 128 93 106.5 35 70
100 113.0 230 70~ 210 160 117 111.5 40 70
125 138.4 260 70~ 240 190 143 132.0 45 70
150 163.8 310 70~ 280 228 168 150.0 57 70
200 214.6 360 70~ 335 275 - 170.0 - -
■ルーフドレンの形式説明
ルーフドレン SCRAG 50 H=100
種類 呼び径 スラブ厚
*スラブ厚をご指示ください。
● 価格表 (税込)●
H寸法 スラブ厚200㎜mまで
呼び径 SCRAG SCRALG SCBAG
50 ¥22,700 ¥21,600 ¥22,390
65 ¥23,860 ¥22,940 ¥23,610
75 ¥28,430 ¥27,270 ¥28,000
100 ¥31,600 ¥31,600 ¥32,520
125 ¥48,560 ¥47,580 ¥47,460
150 ¥61,490 ¥60,880 ¥61,070
200 ¥90,220 -  -
H寸法 スラブ厚201~500㎜まで
呼び径 SCRAG SCRALG SCBAG
50 ¥23,000 ¥21,900 ¥22,700
65 ¥24,160 ¥23,250 ¥23,920
75 ¥28,740 ¥27,580 ¥28,310
100 ¥31,910 ¥31,910 ¥32,820
125 ¥48,870 ¥47,890 ¥47,770
150 ¥61,800 ¥61,190 ¥61,370
200 ¥90,530 -  -
*ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
