   39   モルタル・塗膜防水、ねじ込式ステンレス鋳物デッキ用ル-フドレン

◆ 特徴 ◆
  1. 取付け: デッキに取付けてからコンクリを打込みます。
  2. 防水対応: モルタル・塗膜防水対応です。
  3. 配管: 一度ネジ管に接続してから樋等に接続します。
施工要領 058
■製品情報
  • dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。
  • 差込接続管に仕様変更の場合は、テーパースリーブ管をご使用ください。
  • 品番(4)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 各サイズごとの本体は共通です。

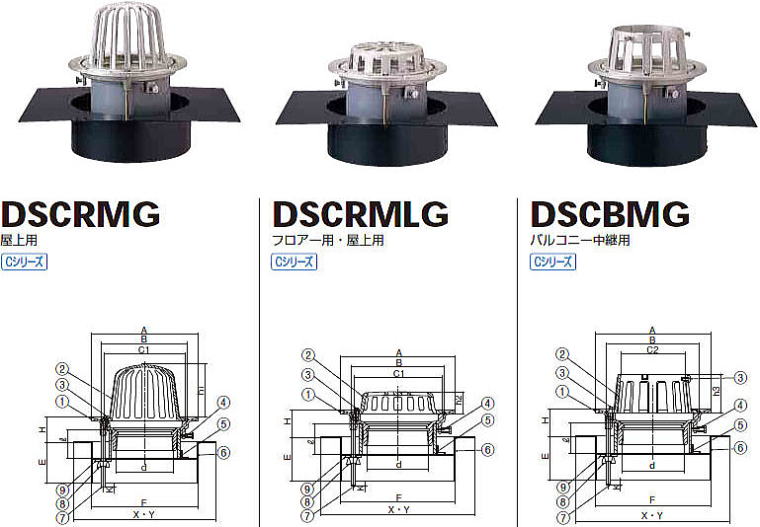

ステンレス鋳物デッキ用ルーフドレン DSCRMG・DSCRMLG・DSCBMG
■ 部品構成表 ■
品番 部品名 数量 材質 備考
1 本体 1 SCS13 酸洗い
2 ストレーナ 1
3 止めビス 2(5)※ SUS304 M6x12L
4 六角ボルト 3 M8x16L
5 スリーブ 1 塩ビ管 VU管
6 固定金具 1 SPHC CSコート
7 長ねじボルト 2 SWRM M8
8 蝶ナット 2
9 角座金 2 SPCC
付属品 保護カバー・タッピンねじ
※DSCBMGの止めビスは5個
● 寸法表 mm ●
呼び径 ネジ径 本体 ストレーナ 最大
K
H 固定金具 切り欠き
寸法
A B C1 C2 h1 h2 h3 E F X Y
50 59.6 150 110 98 64 76.5 30 70 20 50~ 80 140 360 280 φ145
65 75.2 170 128 116 79 91.5 32 70 20 50~ 80 180 360 280 φ185
75 87.9 185 140 128 93 106.5 35 70 20 50~ 80 180 360 280 φ185
100 113.0 210 170 160 117 111.5 40 70 20 50~ 80 210 360 280 φ215
125 138.4 240 200 190 143 132.0 45 70 20 50~ 80 224 360 280 φ229
150 163.8 280 236 228 168 150.0 57 70 20 50~ 80 273 360 345 φ278
切り欠き
■ルーフドレンの形式説明
ルーフドレン DSCRMG 50 H=100
種類 呼び径 スラブ厚
*スラブ厚をご指示ください。
● 価格表 (税込)●
H寸法 スラブ厚200㎜mまで
呼び径 DSCRMG DSCRMLG DSCBMG
50 ¥18,920 ¥17,810 ¥18,610
65 ¥20,090 ¥19,160 ¥19,840
75 ¥22,860 ¥21,690 ¥22,430
100 ¥28,460 ¥28,460 ¥29,390
125 ¥39,060 ¥38,070 ¥37,950
150 ¥51,500 ¥50,890 ¥51,070
H寸法 スラブ厚201~500㎜まで
呼び径 DSCRMG DSCRMLG DSCBMG
50 ¥19,220 ¥18,120 ¥18,920
65 ¥20,390 ¥19,470 ¥20,150
75 ¥23,170 ¥22,000 ¥22,740
100 ¥28,770 ¥28,770 ¥29,700
125 ¥39,370 ¥38,380 ¥38,260
150 ¥51,810 ¥51,190 ¥51,380
*ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
