46 アスファルト・シート防水 モルタル・塗膜防水 ねじ込式 アルミ鋳物コーナードレン
|
|
| １．アスファルト・シート防水用 ２．モルタル・塗膜防水用 |
|
|
| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
| |
| |
| |
| |
| |
| |
| |
| |
|
|
|
|
| ■製品情報 |
- dネジ部は管用テーパねじを施しています。
- 品番(4)のボルト（40L）で対応可能な防水層厚さは5mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
|

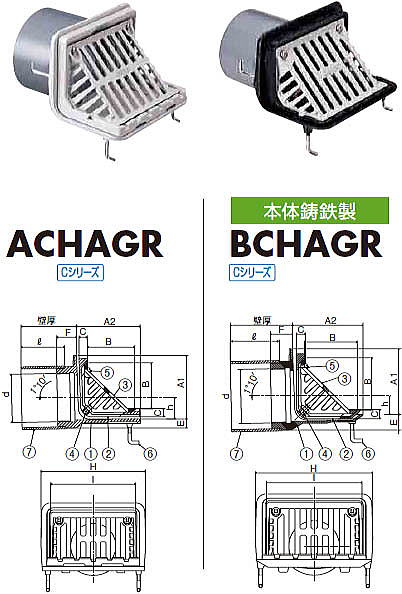

| ACHAGR |
- 耐食性、美観性に優れたアルミニウム製ドレンです。
（色：ライトグレ－）
|
| BCHAGR |
- 鋳鉄製の本体とアルミニウム製の防水層押え・ストレ－ナを組み合わせた製品です。
|
 施工上のご注意 |
| アルミニウム製ドレンの表面処理にはアルマイト処理後、粉体塗装が施されていますが、モルタル剥離時の衝撃によるキズにより塗装（複合皮膜）が剥離し腐食する恐れがありますのでご注意ください。
|
|
|
 |
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
ACHAGR |
1 |
AC2B |
粉体塗装
（色：グレ－） |
| BCHAGR |
1 |
FC150 |
CSコ－ト |
| 2 |
防水層押え |
1 |
AC2B |
粉体塗装
（色：グレ－） |
| 3 |
ストレーナ |
1 |
| 4 |
ボルト・ナット |
2 |
SUS304 |
M8ｘ40L |
| 5 |
止めビス |
2 |
M6x12L |
| 6 |
アンカーボルト |
4 |
SWRM |
ユニクロメッキ付き |
| 7 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
ACHAGR |
|
50 |
|
L=100 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
壁厚 |
|
| ＊壁厚をご指示ください。 |
|
|
|
● ACHAGR・BCHAGR 寸法・価格表 ●
呼び
径 |
寸法 mm |
● 税込価格 ● |
ネジ径
ｄ mm |
本体 |
防水層
押え |
ストレーナー |
L寸法
壁厚200mmまで |
L寸法
壁厚201～500mmまで |
| ACHAGR |
BCHAGR |
| A1 |
A2 |
E |
F |
H |
h |
A1 |
A2 |
E |
F |
H |
h |
C |
B |
I |
ACHAGR |
BCHAGR |
ACHAGR |
BCHAGR |
| 50 |
59.6 |
106 |
107 |
10 |
35 |
155 |
27 |
97 |
107 |
19 |
35 |
155 |
18.0 |
15 |
75 |
120 |
¥11,260 |
¥7,370 |
¥11,600 |
¥7,710 |
| 75 |
87.9 |
114 |
116 |
16 |
35 |
190 |
37 |
107 |
116 |
25 |
35 |
190 |
30.0 |
15 |
85 |
155 |
¥13,540 |
¥8,980 |
¥13,870 |
¥9,320 |
| 100 |
113.0 |
131 |
132 |
19 |
40 |
206 |
48 |
122 |
132 |
29 |
40 |
206 |
38.5 |
15 |
100 |
172 |
¥14,950 |
¥10,930 |
¥15,280 |
¥11,260 |
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
|
| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
| |
| |
| |
| |
| |
| |
| |
| |
|
|
|
|
| ■製品情報 |
- dネジ部は管用テーパねじを施しています。
- 品番(4)のボルト（50L）で対応可能な防水層厚さは10mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
|

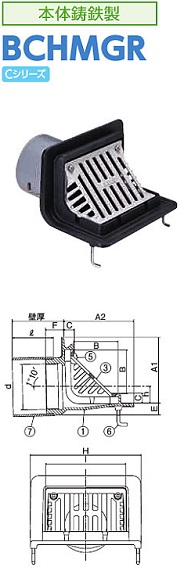

| BCHMGR |
- 鋳鉄製の本体とアルミニウム製の防水層押え・ストレ－ナを組み合わせた製品です。
|
| 施工上のご注意 |
| アルミニウム製ドレンの表面処理にはアルマイト処理後、粉体塗装が施されていますが、モルタル剥離時の衝撃によるキズにより塗装（複合皮膜）が剥離し腐食する恐れがありますのでご注意ください。
|
|
|
 |
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
BCHMGR |
1 |
FC150 |
CSコ－ト |
| 2 |
防水層押え |
1 |
AC2B |
粉体塗装
（色：グレ－） |
| 3 |
ストレーナ |
1 |
| 4 |
ボルト・ナット |
2 |
SUS304 |
M8ｘ40L |
| 5 |
止めビス |
2 |
M6x12L |
| 6 |
アンカーボルト |
4 |
SWRM |
ユニクロメッキ付き |
| 7 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
BCHMGR |
|
50 |
|
L=100 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
壁厚 |
|
| ＊壁厚をご指示ください。 |
|
|
|
● BCHMGR 寸法・価格表 ●
呼び
径 |
寸法 mm |
● 税込価格 ● |
ネジ径
ｄ mm |
本体 |
防水層
押え |
ストレーナー |
スリーブL
（壁厚100の場合） |
L寸法 |
| BCHMGR |
| A1 |
A2 |
C |
E |
F |
H |
h |
C |
B |
I |
使用材料 |
L |
壁厚200mmまで |
壁厚201～500mmまで |
| 50 |
59.6 |
117 |
125 |
20 |
16.5 |
35 |
180 |
20.5 |
15 |
75 |
120 |
VU65 |
75 |
¥6,030 |
¥6,370 |
| 75 |
87.9 |
127 |
135 |
20 |
23.5 |
35 |
215 |
31.5 |
15 |
85 |
155 |
VU100 |
¥7,110 |
¥7,440 |
| 100 |
113.0 |
142 |
150 |
20 |
25.5 |
40 |
230 |
41 |
15 |
100 |
172 |
VU125 |
¥8,710 |
¥9,050 |
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
