   19   アスファルト・シート防水、ねじ込式 デッキプレート用ルーフドレン
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
　
　
　
　
施工要領 058
納まり図 063
■製品情報
  • dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
  • 差込接続管に仕様変更の場合は、テーパースリーブ管をご使用ください。
  • 露出防水にも最適です。
  • 品番(6)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 防水層の、のり代が充分あり安心して施工できます。また、防水層の密着性が向上しました。
  • 品番(4)のボルト（40L）で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 各サイズごとの本体・防水層押えは共通です。

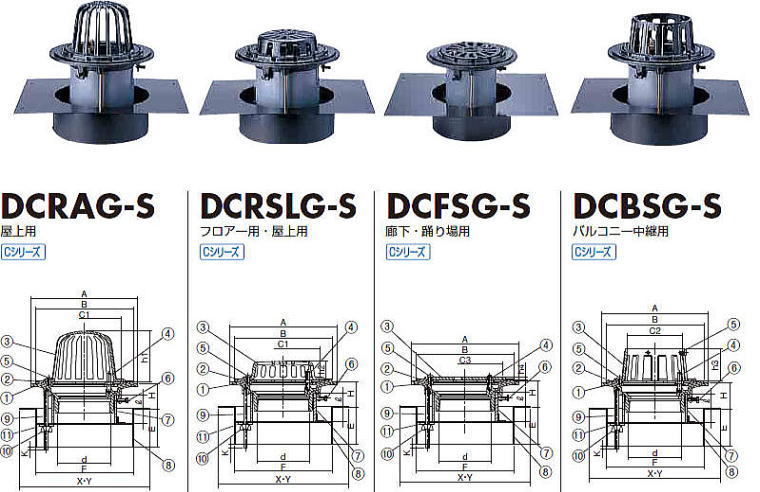

デッキプレート用ルーフドレン DCRAG-S・DCRSLG-S・DCFSG-S・DCBSG-S
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2（3）※ C3604 M8x40（30）L
5 止めビス 2（5）※ C2700W M6x12L
6 六角ボルト 3 SWRM M6x20L
7 スリーブ 1 塩ビ管 VU管
8 固定金具 1 SPHC CSコート
9 長ねじボルト 2 SWRM M8
10 蝶ナット 2
11 角座金 2 SPCC
※呼ビ径50・65・75のボルトは2個、100・125は3個
※DCBSG-Sの止めビスは5個
※DCFSG-SのボルトはM8x30L
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナ 最大
K		 H 固定金具 切り欠き
寸法
d A B C1 C2 C3 h1 h2 h3 h4 E F X Y
50 59.6 170 150 98 64 102 76.5 30 70 4.0 20 50～ 80 140 360 280 φ145
65 75.2 190 170 116 79 120 91.5 32 70 4.0 20 50～ 80 180 360 280 φ185
75 87.9 200 180 128 93 132 106.5 35 70 6.0 20 50～ 80 180 360 280 φ185
100 113.0 230 210 160 117 162 111.5 40 70 6.0 20 50～ 80 210 360 280 φ215
125 138.4 260 240 190 143 192 132.0 45 70 7.0 20 50～ 80 224 360 280 φ229
150 163.8 310 280 228 168 230 150.0 57 70 7.0 20 50～ 80 273 360 345 φ278
切り欠き
■ルーフドレンの形式説明
ルーフドレン DCRAG-S 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 DCRAG-S DCRSLG-S DCFSG-S DCBSG-S
50 ¥5,360 ¥5,200 ¥5,200 ¥5,200
65 ¥6,820 ¥6,500 ¥6,500 ¥6,500
75 ¥7,130 ¥6,820 ¥6,820 ¥6,820
100 ¥8,640 ¥8,220 ¥8,220 ¥8,220
125 ¥9,880 ¥9,360 ¥9,360 ¥9,360
150 ¥15,500 ¥14,820 ¥14,820 ¥14,820
200 ¥38,900 ¥38,900 - -
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 DCRAG-S DCRSLG-S DCFSG-S DCBSG-S
50 ¥5,620 ¥5,460 ¥5,460 ¥5,460
65 ¥7,080 ¥6,760 ¥6,760 ¥6,760
75 ¥7,390 ¥7,080 ¥7,080 ¥7,080
100 ¥8,900 ¥8,480 ¥8,480 ¥8,480
125 ¥10,140 ¥9,620 ¥9,620 ¥9,620
150 ¥15,760 ¥15,080 ¥15,080 ¥15,080
200 ¥39,160 ¥39,160 - -
＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
