   21   モルタル・塗膜防水、ねじ込式 デッキプレート用ルーフドレン
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　モルタル・塗膜防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
　
　
施工要領 058
納まり図 063
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
  • 差込接続管に仕様変更の場合は、テーパースリーブ管をご使用ください。
  • 品番(4)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 各サイズごとの本体は共通です。

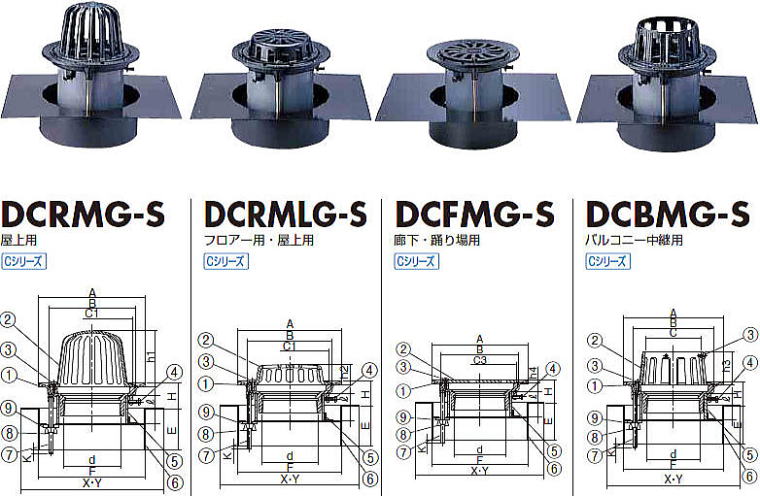

デッキプレート用ルーフドレン DCRMG-S・DCRMLG-S・DCFMG-S・DCBMG-S
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 ストレーナ 1
3 止めビス 2（5）※ C2700W M6x12L
4 六角ボルト 3 SWRM M6x20L
5 スリーブ 1 塩ビ管 VU管
6 固定金具 1 SPHC CSコート
7 長ねじボルト 2 SWRM M8
8 蝶ナット 2
9 角座金 2 SPCC
付属品 保護カバー・タッピンねじ
※DCBMG-Sの止めビスは5個
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナ 最大
K		 H 固定金具 切り欠き
寸法
d A B C1 C2 C3 h1 h2 h3 h4 E F X Y
50 59.6 150 110 98 64 102 76.5 30 70 4.0 20 50～ 80 140 360 280 φ145
65 75.2 170 128 116 79 120 91.5 32 70 4.0 20 50～ 80 180 360 280 φ185
75 87.9 185 140 128 93 132 106.5 35 70 6.0 20 50～ 80 180 360 280 φ185
100 113.0 210 170 160 117 162 111.5 40 70 6.0 20 50～ 80 210 360 280 φ215
125 138.4 240 200 190 143 192 132.0 45 70 7.0 20 50～ 80 224 360 280 φ229
150 163.8 280 236 228 168 230 150.0 57 70 7.0 20 50～ 80 273 360 345 φ278
切り欠き
■ルーフドレンの形式説明
ルーフドレン DCRMG-S 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 DCRMG-S DCRMLG-S DCFMG-S DCBMG-S
50 ¥4,420 ¥4,270 ¥4,270 ¥4,270
65 ¥5,410 ¥5,100 ¥5,100 ¥5,100
75 ¥5,830 ¥5,520 ¥5,520 ¥5,520
100 ¥6,970 ¥6,560 ¥6,560 ¥6,560
125 ¥8,480 ¥7,960 ¥7,960 ¥7,960
150 ¥14,930 ¥14,250 ¥14,250 ¥14,250
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 DCRMG-S DCRMLG-S DCFMG-S DCBMG-S
50 ¥4,680 ¥4,530 ¥4,530 ¥4,530
65 ¥5,670 ¥5,360 ¥5,360 ¥5,360
75 ¥6,090 ¥5,780 ¥5,780 ¥5,780
100 ¥7,230 ¥6,820 ¥6,820 ¥6,820
125 ¥8,740 ¥8,220 ¥8,220 ¥8,220
150 ¥15,190 ¥14,510 ¥14,510 ¥14,510
＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
