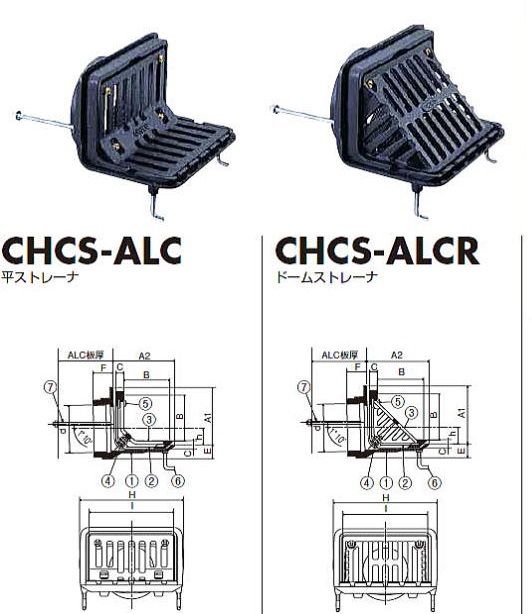

   31   アスファルト・シート防水、ねじ込式ALC用コーナードレン

◆ 特徴 ◆
  1. 取付け: ALC板に貫通、ボルト固定します。
  2. 防水対応: アスファルト・シート防水対応です。
  3. 配管: 一度ネジ管に接続してから樋等に接続します。
  4. ALCの厚みを指示してください。


施工要領 059
納まり図 064
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装(CHUBUスーパーコート=CSコート)を施しています。
  • dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。
  • スラブ配筋にあたらないように(E寸法)を最小限に小さくしてあります。
  • 露出防水にもご使用できます。
  • 品番(4)のボルト(50L)で対応可能な防水層厚さは10mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 各サイズごとの本体・防水層押えは共通です。
■ 部品構成表 ■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2 C3604 M8x50L
5 止めビス 2 C2700W M6x12L
6 アンカー 2 SWRM M6ユニクロメッキ付
7 固定ボルト・
ワッシャ・ナット
2 SWRM M6ユニクロメッキ付
● 寸法表 mm ●
呼び径 ネジ径 本体 防水層押え ストレーナ
A1 A2 F E H h C B I
75 87.9 107 116 25 35 190 30.0 15 85 155
100 113.0 122 132 29 40 206 38.5 15 100 172
125 138.4 152 157 29 40 220 51.0 15 125 186
■コーナードレンの形式説明
コーナードレン CHCS-ALC 75 L=100
種類 呼び径 ALC厚
*ALC厚をご指示ください。
● 価格表(税込)●
呼び径 種類
CHCS-ALC CHCS-ALCR
75 ¥4,360 ¥4,360
100 ¥5,070 ¥5,070
125 ¥8,850 ¥8,850
*ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
